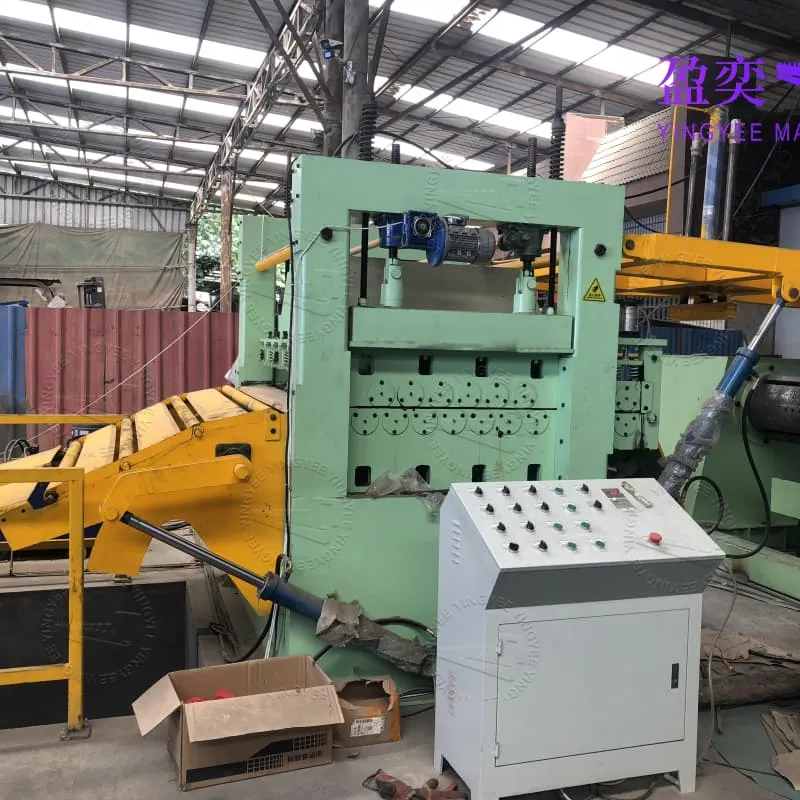

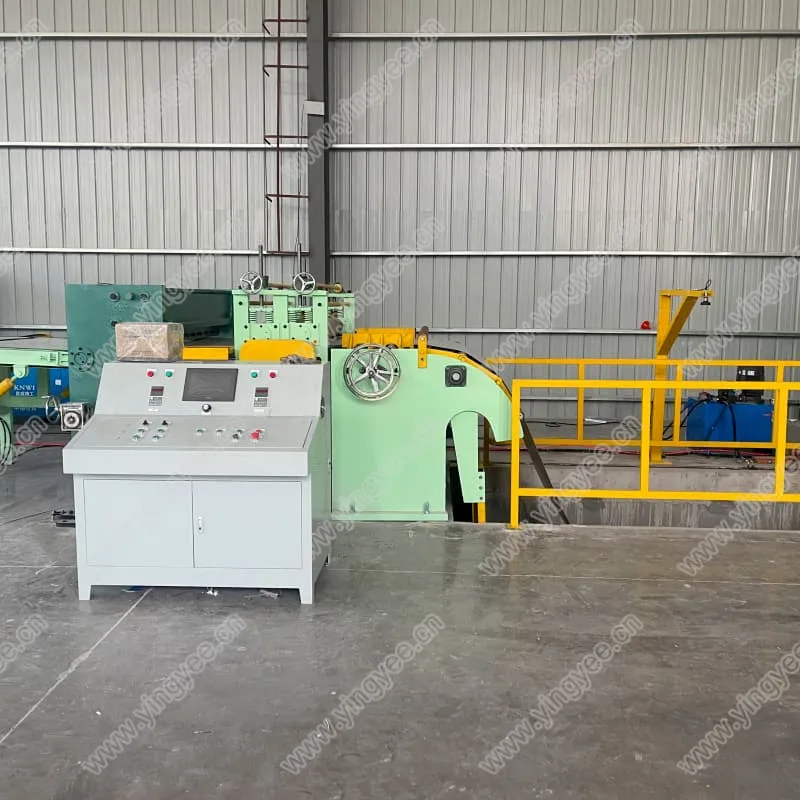

金属冷間矯正および長さ切断機

長さカットラインは、せん断ライン、コイル解除ライン、クロスカッティングラインとも呼ばれます。コイルをコイルから外し、水平にし、必要な長さの平らなシートに切断して積み重ねるために使用されます。
今すぐ問い合わせる

製品の詳細

機器構成

10トン油圧シングルアームアンコイラー、油圧フィーディングトロリー、サポートアーム	1
15軸4層精密レベリングマシン	1
修正装置	1
9ローラーサーボ矯正機	1
高速空気圧せん断機	1
2セクション構造コンベアベルト	1
自動油圧スタッカーおよびリフティングマシン	1
アウトティングシートプラットフォーム6000mm	1
電子制御システム	1
油圧オイルステーション	1
ファン	1

2. 機器の仕様と主な技術的パラメータ

1.1 生産ライン仕様 0.4-3.0×1250mm

1.2 巻き出し幅範囲 500～1250mm

1.3 材料の厚さ 0.4-3.0mm

1.4 フレーム材質 Q235

1.5 最大ロール重量 10T

1.6 鋼コイルの内径 508-610mm

1.7 鋼コイルの外径≤1700mm

1.8 生産ライン速度 55～58m/分

1.9 切断頻度 25～28枚（1000×2000mmが優先）

1.10 切断長さ範囲 500～6000mm

1.11 サイズ精度 ±0.5/mm

1.12 対角精度 ±0.5/mm

1.13 総電力 ≈85kw（通常動作電力 75kw）

1.14 コンソールに向かって左から右へ巻き戻す方向

1.15 ユニット面積 ≈25m×6.0m（標準）

1.16 電源 480V/50Hz/3相

3. 詳細パラメータ

油圧式シングルアームアンコイラー1台

構造

本機は、主軸部と伝動部から構成される片持ち式油圧伸縮式デコイラーです。

（1）主軸部は機械の核心部分であり、その4つのセグメントはT字型の傾斜ブロックを介してスライドスリーブに接続され、同時に中空の主軸にスリーブされています。コアはスライドスリーブに接続されています。ファンブロックは同時に膨張および収縮します。ファンブロックが収縮すると巻き上げが有効になり、ファンブロックが開くとスチールコイルが締め付けられて巻き戻しが完了します。

（2）加圧ローラー部はアンコイラーの後ろにあります。加圧アームは油圧シリンダーの制御下でカンチレバーを駆動して押し下げ、持ち上げることができます。供給時には、カンチレバー加圧ローラーを押し下げて鋼コイルを加圧し、コイルの緩みを防ぎ、供給を容易にします。

（３）伝動部はフレームの外側に位置し、アンコイラーの主軸はギアを介してモーターと減速機によって回転駆動され、正負のアンコイラーと巻き戻しも実現できる。

主な技術的パラメータ:

（１）最大荷重：10トン

（２）スチールコイル内経：内経￠508～610mm。

2 油圧式積載車

構造

主に車ディスク、シリンダーシート、オイルシリンダー、走行システムで構成されています。作業時は、トロリートレイの位置にあるオイルシリンダーの上部に鋼板を置きます。オイルシリンダーは鋼板をデコイラーの高さまで持ち上げます。モーターが始動してデコイラーの中央に移動します。デコイラーが鋼板を締め付け、積載車がトラックに沿って転がります。給餌エリアに戻ります。

技術的パラメータ

（１）コイル幅：500mm～1500mm

（２）コイル重量：15T

（３）オイルシリンダーストローク：600mm

（４）油圧モーター走行

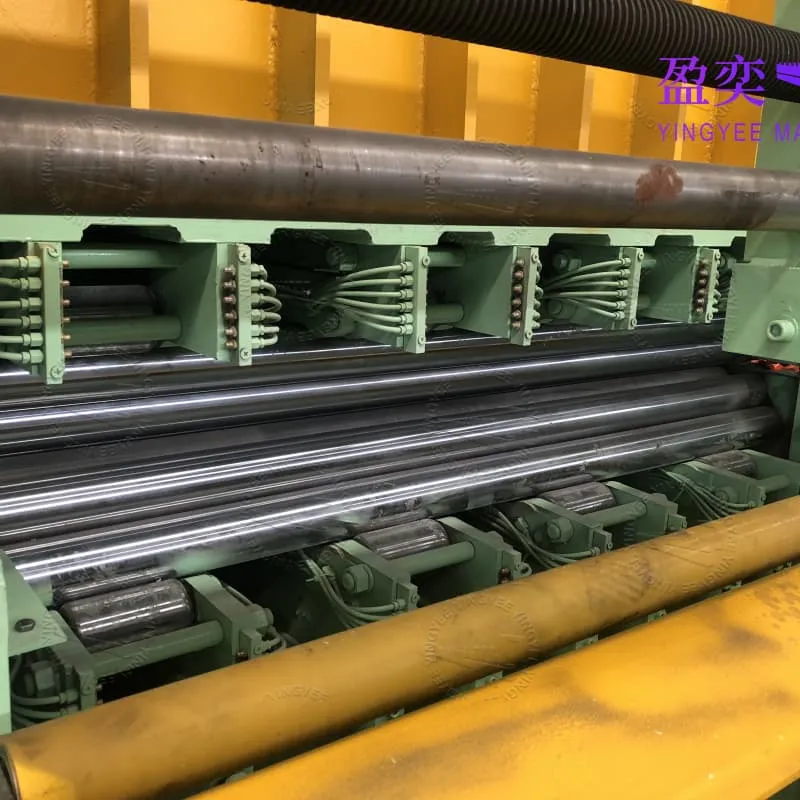

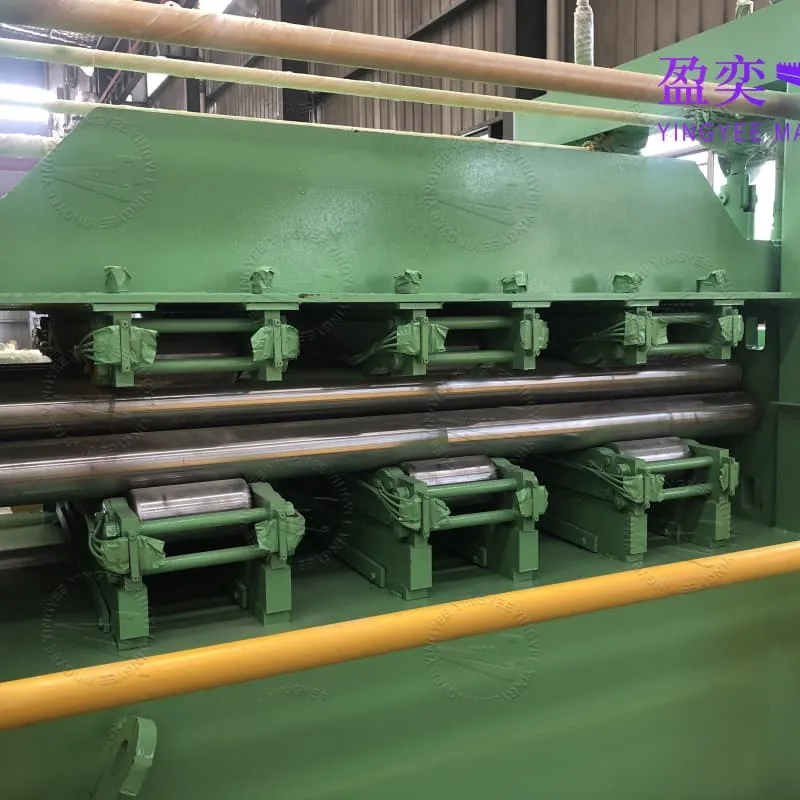

3 15軸4層精密レベリングマシン

レベリングローラー数 15軸

レベリングローラー直径120mm

レベリングローラー材質45cr

モーター出力：30kw（Guomao減速機160型）

形状：4連タイプ。上部のローラーを挟んで密閉し、シリンダーで昇降します。

レベリングローラー：レベリングローラーの材質は45crで、焼入れ焼戻し、焼入れ研磨後、表面硬度はHRC52-55に達し、表面仕上げはRa1.6mmです。補助サポートローラー（サポートローラー材質No.45）は2列あり、上段のワークローラーはモーター駆動により上下に動きます。

ワークロールのベアリングには、支持力と長寿命を備えた転がりベアリングを採用しています。

主動力システム：モーターは集中駆動され、減速機伝動ボックスのユニバーサルカップリングによって駆動されます。

4 ガイドセンタリング装置

垂直ガイドローラーガイド。2 つの測定ガイドローラー間の距離を手動で調整します。

5 9ローラーサーボ矯正機：すべてのローラーはゴムで覆われています

給紙ローラー数：9個

レベリングローラー直径120mm

固定長ローラー径160mm

ワークロール材No.45

サーボモーター: 11kw

6 高速空気圧せん断機：

主に左右のブラケット、コネクティングロッド、上下のツールレスト、作業台、駆動モーターなどの部品で構成されており、ユーザーの要件に応じて選択できます。

（１）最大切断厚さ：３ｍｍ

（２）切断幅：1250mm

（３）モーター出力：11KW

7 コンベアベルト：

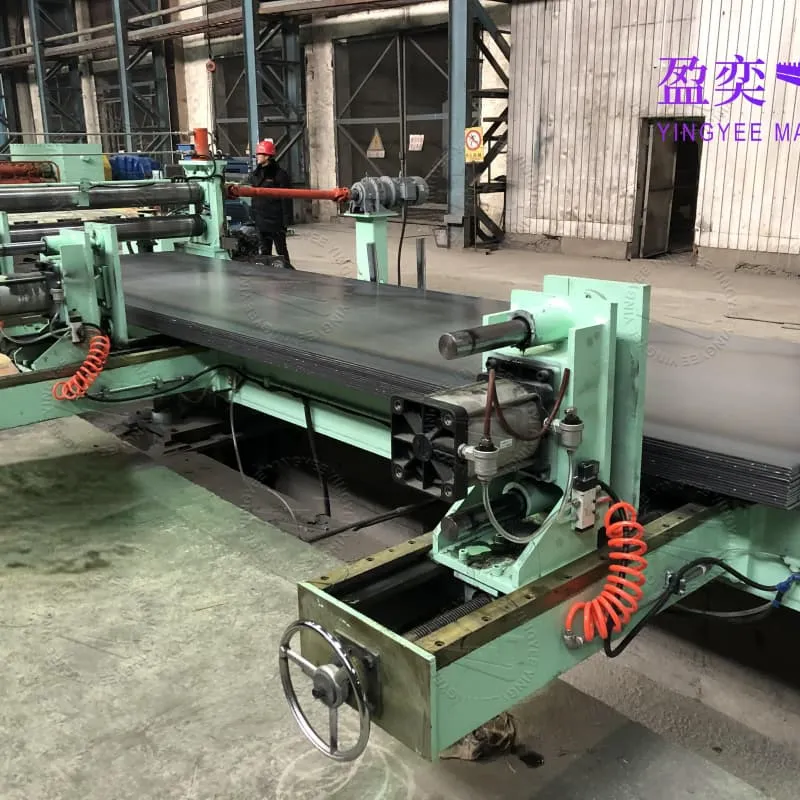

8 自動油圧スタッカーおよびリフトマシン（注：リフト部分は6000mm、ガスは装置から出ます）構造：

ブランクマシンは主にシートのきれいなブランクを行い、水平移動フレームと縦バッフルで構成されています。水平移動フレームは、異なるボードの幅に応じて手動で調整され、縦バッフルは、異なるボードの長さに応じて調整されます。パレタイジングマシンは、主にパレタイジングシリンダーウォーキングローラーテーブルとモーターで構成されています。その機能は、ブランクされたボードを斜めにきれいに積み重ねることです。

主な技術的パラメータ:

（１）ブランクラックの高さ：2100mm

（２）ブランクラック全長：約6300mm 全幅：2600mm

（３）ブランクラックの耐荷重：6000kg
