Maschinn abegraff

1. Hydraulesch Eenarm Decoiler mat hydraulesche Fütterwagen

2. 15-Achs Dual-Typ Präzisioun Nivelléierungsmaschinn

3. Korrektiounsapparat (inklusiv Trench Schacht)

4. Néng-Roller Servo Gréisst Maschinn

5. Schéier Maschinn

6. Elektronesch Kontrollsystem

7. Conveyor

8. Ophiewe palletizer

9. 4000mm virun Offlossquantitéit Plattform

10. Hydraulesch Gare

11. Fan

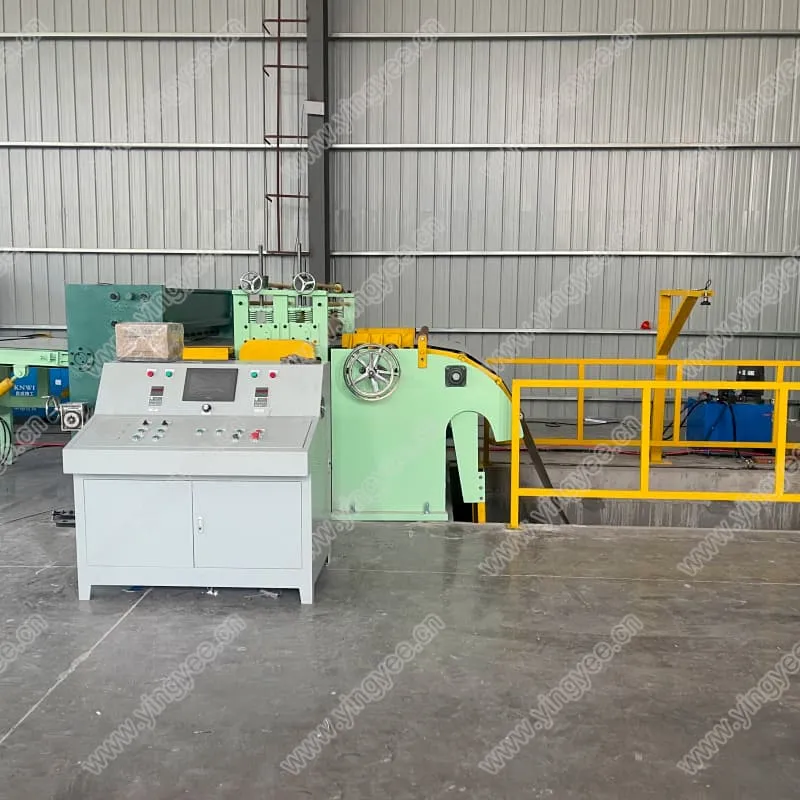

Iwwerschwemmung vun der Schnëtt op Längt Linn

Hydraulesch Eenarm Decoiler mat hydraulesche Fudderwagen

1. Struktur

D'Maschinn ass eng eenzeg-Kapp cantilever hydraulesch Expansioun a Kontraktioun unwinder, deen aus engem Haapt Schaft Deel an engem Transmissioun Deel besteet.

(1) Den Haaptschachtdeel ass de Kärdeel vun der Maschinn. Seng véier Blöcke sinn duerch T-förmleche Schrägblöcke mat der Rutschhülse verbonnen a si gläichzäiteg op der Huel Spindel geschleeft. De Kär ass mat der rutschen Hülse verbonnen. D'Fanblocken erweideren a contractéieren zur selwechter Zäit. Wann de Fanblock schrumpft, ass et gutt oprollen, a wann de Fanblock opgemaach ass, gëtt d'Stolspiral zougedréckt fir d'Entwécklung ze kompletéieren.

(2) D'Drockroller läit hannert dem Ofwéckler. Den Drockarm gëtt vum Uelegzylinder kontrolléiert fir de Cantilever ze dreiwen fir erof ze drécken an opzehuelen. Beim Füttern gëtt d'Kantilever-Pressroller gedréckt fir d'Stolspiral ze drécken fir d'Léisung ze verhënneren an d'Fütterung z'erliichteren.(3) D'Transmissiounsdeel läit ausserhalb vum Frame. De Motor an de Reduzéierer fueren d'Haaptwelle vum Ofwinder duerch d'Gang fir ze rotéieren, an et kann och d'Entwécklung an d'Réckroll realiséieren.

2. Technesch Parameteren

(1) Stol coil Breet: 500mm-1500mm

(2) Stol coil Gewiicht: 10T

(3) Zylinderschlag: 600 mm

Motor leeft: 2,2 kW

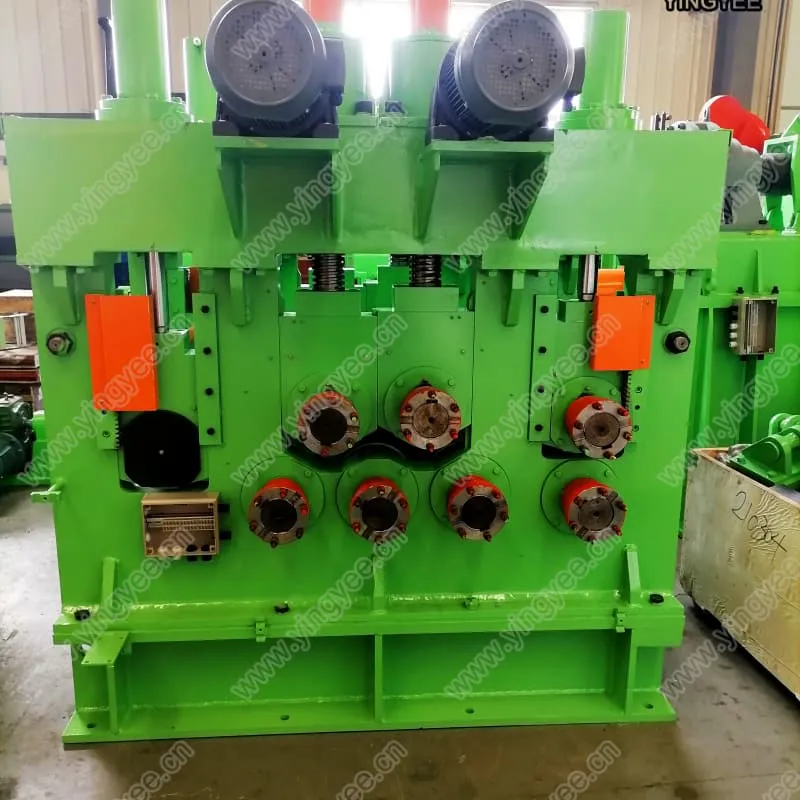

15-Achs Dual-Typ Präzisioun Nivelléierungsmaschinn

1. Nivelrollen: 15

2. Nivelroller Duerchmiesser: 120mm

3. Leveling Roller Material 45 # Stol

4. Motor Muecht: 22KW

5. D'Nivelléierungseffekt ass no der éischter Klasse-Spule, ausser fir Schrott oder Secondaire Board.

6. Leveling Roller Material: 45 # Stol.

7. No tempering, quenching a schleifen, erreecht d'Uewerfläch hardness HRC58-62, an der Uewerfläch fäerdeg ass Ra1.6mm.

8. Déi iewescht Zeil vun Aarbechtsrollen ginn vertikal duerch e Motorfuerer opgehuewen.

9. Rollerlager ginn fir d'Aarbechtsrolllager benotzt, déi eng héich Lagerkapazitéit an eng laang Liewensdauer hunn.

Haaptkraaftsystem: Ee Motor gëtt zentral ugedriwwen an duerch d'Universalgelenk vun der Reduzéierungstransmissionskëscht ugedriwwen.

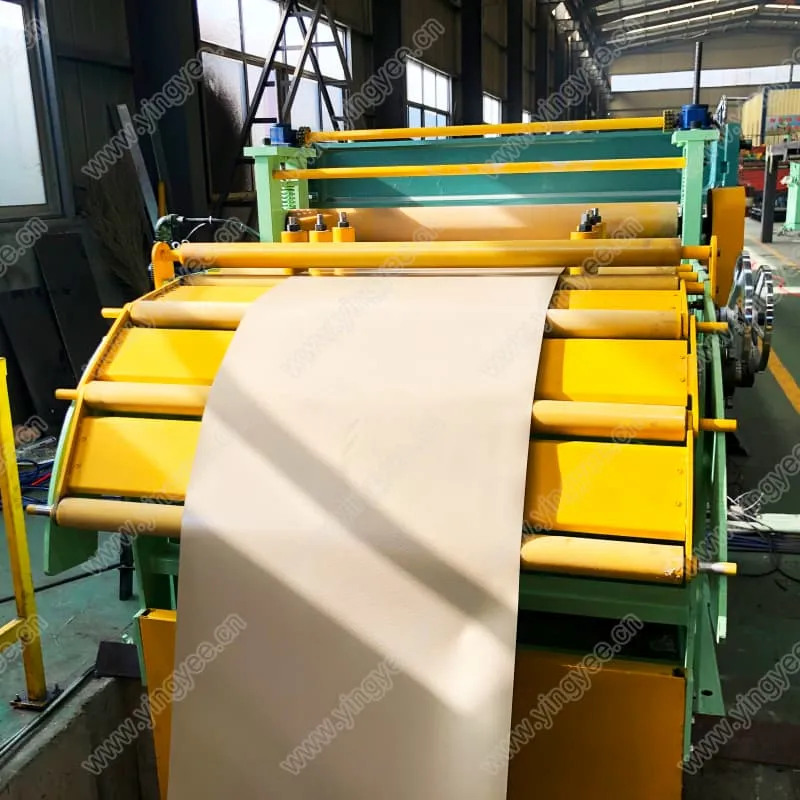

Pit

1. Et benotzt der 2 Gruppe vun magescher Aen der Vitesse Prellbock tëscht decoiler an slitting Maschinnen ze kontrolléieren.

2. Magic Aen gëtt vun PLC kontrolléiert.

3. Funktioun: et gëtt benotzt fir déi verschidde Geschwindegkeet ze eliminéieren an d'Placken ze maachen, déi an der falscher Schinn op de richtege Wee zréckzéien. Am Ufank gëtt den Uelegzylinder benotzt fir d'Ënnerstëtzung an d'Iwwergangsplacke opzehiewen fir de Kapp ze passéieren. Wann Dir schafft, ginn d'Iwwergangs- an d'Ënnerstëtzungsplacken erof, d'Stolplacke ginn am Pit gelagert.

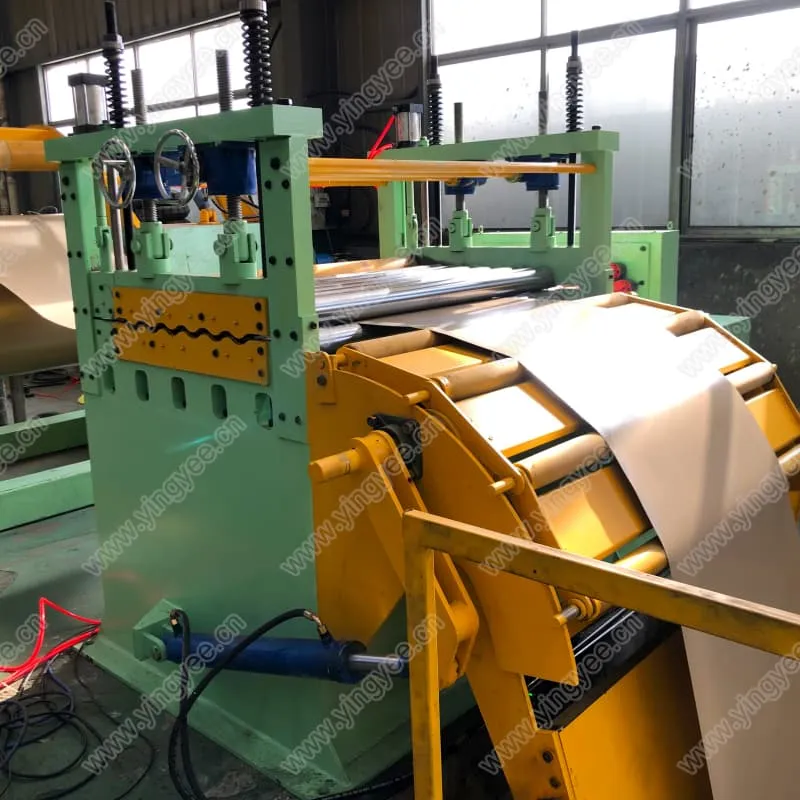

Korrektur Apparat mat Néng-Roller Servo Gréisst Maschinn

Korrektur Apparat:

1. Geleet vun vertikalen Guide Rollers. Ajustéieren der Distanz tëscht den zwee Guide Rollers manuell.

2. Minimum Guide Breet 500mm

Néng-Roller Servo Gréisst Maschinn Spezifikatioune

1. Fudderrollen: 9

2. Nivelroller Duerchmiesser: 120mm

3. Fixlängt Rouleau Duerchmiesser: 160mm

4. Roller Material 45 # Stol

Servomotor: 11 kW

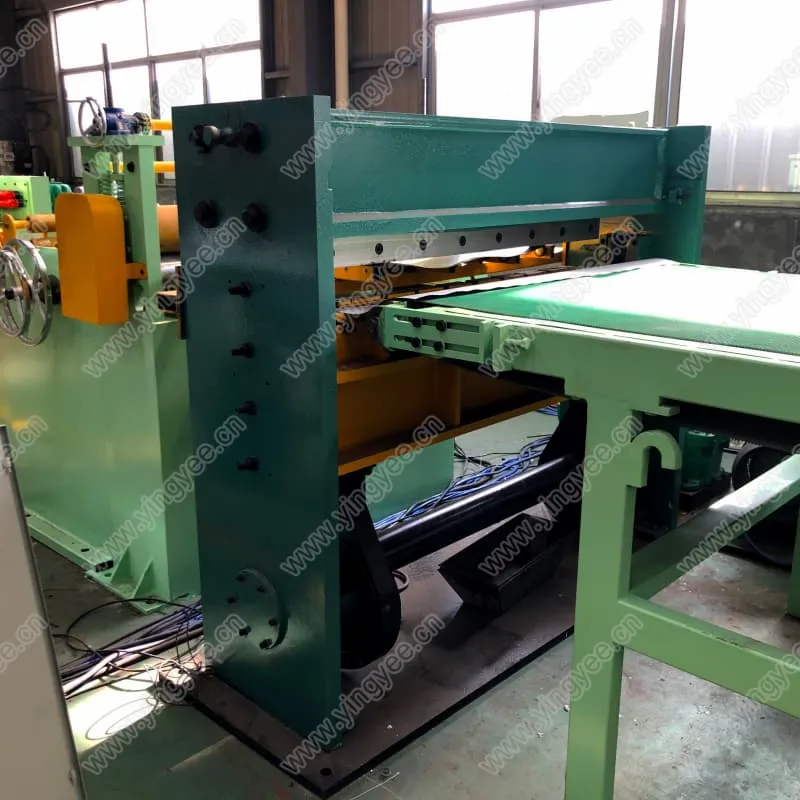

Pneumatesch Schéiermaschinn

Pneumatesch Schéiermaschinn:

Et besteet haaptsächlech aus lénksen a rietse Klammern, Verbindungsstangen, Uewer- an Ënnerinstrumenthalter, Dëscher, Fuermotoren, asw.

(1) Maximal Schneiddicke: 3mm

(2) Schéier Breet: 1600mm

(3) Motor Muecht: 11KW

Fërderband:

Fërderband:

1. Riemlängt: 7500 mm

2. Breet: 1450mm

Motor 2.2kw (Frequenz Kontroll)

Palletizer ophiewen

Lift Palletizer (Notiz: 4000mm Lift Positioun, Quell vu Gas)

1. D'Blankmaschinn mécht haaptsächlech d'Blendung vum Blat aus, deen aus engem horizontal bewegende Rackkierper an engem vertikale Baffle besteet.

2. Den horizontalen Beweegungsrahmen gëtt manuell no verschiddene Brettbreet ugepasst, an de vertikale Baffle gëtt no verschiddene Brettlängen ugepasst.

3. D'Stackmaschinn besteet haaptsächlech aus Stackzylinder Walkerrollen a Motoren. Seng Funktioun ass d'Blend Placke ordentlech ze stackelen.

D'Haaptrei technesch Parameteren

(1) Héicht vun blanking Rack: 2100mm

(2) Total Längt vun blanking Rack: 4300mm

(3) Ganzen Breet: 2300mm

Ladelager: 10000 kg
