Машына ў тым ліку

1. Гідраўлічны разматывальнік з адной рукой і гідраўлічнай падаючай каляскай

2. 15-восевая машына дакладнага выраўноўвання падвойнага тыпу

3. Карэкцыйная прылада (уключаючы траншэйны латок)

4. Дзевяцівалковы сервопривод

5. Стрыжальная машына

6. Электронная сістэма кіравання

7. Канвеер

8. Пад'ёмны паллетайзер

9. 4000 мм перад разгрузачнай платформай

10. Гідраўлічная станцыя

11. Вентылятар

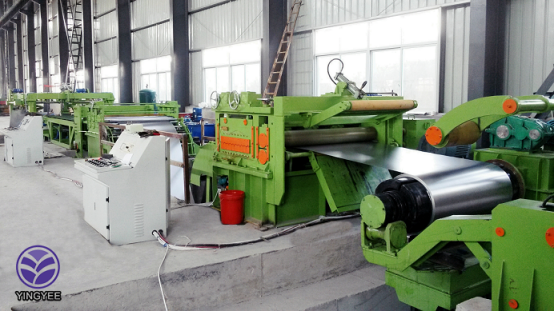

Пераліў лініі разрэзу па даўжыні

Гідраўлічны аднарычажны разматывальнік з гідраўлічнай падаючай каляскай

1. структура

Машына ўяўляе сабой аднагалоўкавы кансольны гідраўлічны размотчык пашырэння і сціскання, які складаецца з часткі галоўнага вала і часткі трансмісіі.

(1) Асноўная частка вала з'яўляецца асноўнай часткай машыны. Чатыры яго блока злучаны з слізгальнай гільзай праз Т-вобразныя касыя блокі і адначасова насаджаны на полы шпіндзель. Стрыжань злучаны са слізгальнай гільзай. Вентылятарныя блокі пашыраюцца і сціскаюцца адначасова. Калі блок вентылятара сціскаецца, яго зручна згортваць, а калі блок вентылятара адчыняецца, сталёвая спіраль зацягваецца, каб завяршыць размотку.

(2) Прыціскной ролік размешчаны за размотчыкам. Прыціскной рычаг кіруецца масляным цыліндрам для прывядзення ў рух кансолі, якую трэба націснуць і падняць. Пры падачы кансольны прыціскной ролік націскаецца на сталёвы рулон, каб прадухіліць расхістванне і палегчыць падачу. (3) Частка перадачы размешчана па-за рамай. Рухавік і рэдуктар прыводзяць у рух галоўны вал размоткі праз шасцярню для кручэння, і ён таксама можа рэалізаваць размотку і перамотку.

2. Тэхнічныя параметры

(1) Шырыня сталёвага рулона: 500-1500 мм

(2) Вага сталёвай шпулькі: 10T

(3) Ход цыліндру: 600 мм

Магутнасць рухавіка: 2,2 кВт

15-восевая машына дакладнага нівеліравання падвойнага тыпу

1. Выраўноўваюць ролікі: 15

2. Дыяметр валіка для выраўноўвання: 120 мм

3. Выраўноўвае ролік матэрыял 45 # сталь

4. Магутнасць рухавіка: 22KW

5. Эфект выраўноўвання залежыць ад шпулькі першага класа, за выключэннем лому або другаснай дошкі.

6. Матэрыял валіка для выраўноўвання: сталь 45 #.

7. Пасля загартоўкі, загартоўкі і шліфоўкі цвёрдасць паверхні дасягае HRC58-62, а аздабленне паверхні - Ra1,6 мм.

8. Верхні шэраг рабочых валкоў падымаецца вертыкальна пры дапамозе маторнага прывада.

9. Ролікавыя падшыпнікі выкарыстоўваюцца для працы ролікавых падшыпнікаў, якія валодаюць высокай апорнай здольнасцю і доўгім тэрмінам службы.

Асноўная сілавая сістэма: адзін рухавік прыводзіцца ў цэнтральны рух і прыводзіцца ў рух універсальным шарнірам каробкі перадач рэдуктара.

Яма

1. Ён выкарыстоўвае 2 групы чароўных вачэй для кіравання буферам хуткасці паміж разматывальнікам і машынамі для рэзкі.

2. Magic eye кіруецца ПЛК.

3. Функцыя: ён выкарыстоўваецца, каб ліквідаваць розную хуткасць і зрабіць пласціны, якія знаходзяцца на няправільнай рэйцы, каб замацаваць правільны шлях. Спачатку выкарыстоўваецца алейны цыліндр для ўздыму апорных і пераходных пласцін, каб зрабіць праход галоўкі. Пры працы пераходныя і апорныя пласціны падымаюцца ўніз, сталёвыя пласціны будуць захоўвацца ў яме.

Прылада для карэкцыі з дзевяцівалковай сервоприводной машынай

Прылада карэкцыі:

1. Накіраваны вертыкальнымі накіроўвалымі ролікамі. Адрэгулюйце адлегласць паміж двума накіроўвалымі ролікамі ўручную.

2. Мінімальная шырыня накіроўвалай 500 мм

Тэхнічныя характарыстыкі сервопривода з дзевяці ролікамі

1. Ролікі падачы: 9

2. Дыяметр валіка для выраўноўвання: 120 мм

3. Дыяметр роліка фіксаванай даўжыні: 160 мм

4. Ролікавы матэрыял 45 # сталь

Серварухавік: 11 кВт

Пнеўматычныя стрыжкі

Пнеўматычныя стрыжкі:

Ён у асноўным складаецца з левых і правых кранштэйнаў, шатуноў, верхніх і ніжніх трымальнікаў інструментаў, сталоў, прывадных рухавікоў і г.д.

(1) Максімальная таўшчыня рэзкі: 3 мм

(2) Шырыня стрыжкі: 1600 мм

(3) Магутнасць рухавіка: 11 кВт

Канвеерная стужка:

Канвеерная стужка:

1. Даўжыня стужкі: 7500 мм

2. Шырыня: 1450 мм

Матор 2,2 кВт (кантроль частоты)

Пад'ёмны паллетайзер

Пад'ёмны палетизатор (Заўвага: становішча ўздыму 4000 мм, крыніца газу)

1. Газавая машына ў асноўным выконвае гатоўку ліста, які складаецца з гарызантальна рухаючагася корпуса стойкі і вертыкальнай перагародкі.

2. Гарызантальная рухомая рама рэгулюецца ўручную ў адпаведнасці з рознай шырынёй дошкі, а вертыкальная перагародка рэгулюецца ў залежнасці ад рознай даўжыні дошкі.

3. Машына для кладкі ў асноўным складаецца з цыліндравых рухомых ролікаў і рухавікоў. Яго функцыя складаецца ў тым, каб акуратна складаць нарыхтаваныя талеркі.

Асноўныя тэхнічныя параметры

(1) Вышыня глухой стойкі: 2100 мм

(2) Агульная даўжыня заглушкі: 4300 мм

(3) Агульная шырыня: 2300 мм

Апорная стойка: 10000 кг
