Stroj včetně

1. Hydraulický jednoramenný odvíječ s hydraulickým podávacím vozíkem

2. 15osý přesný nivelační stroj duálního typu

3. Korekční zařízení (včetně zákopové vaničky)

4. Devítiválcový servorozměrový stroj

5. Stříhací stroj

6. Elektronický řídicí systém

7. Dopravník

8. Zvedací paletizátor

9. 4000 mm před vyhazovací plošinou

10. Hydraulická stanice

11. Vějíř

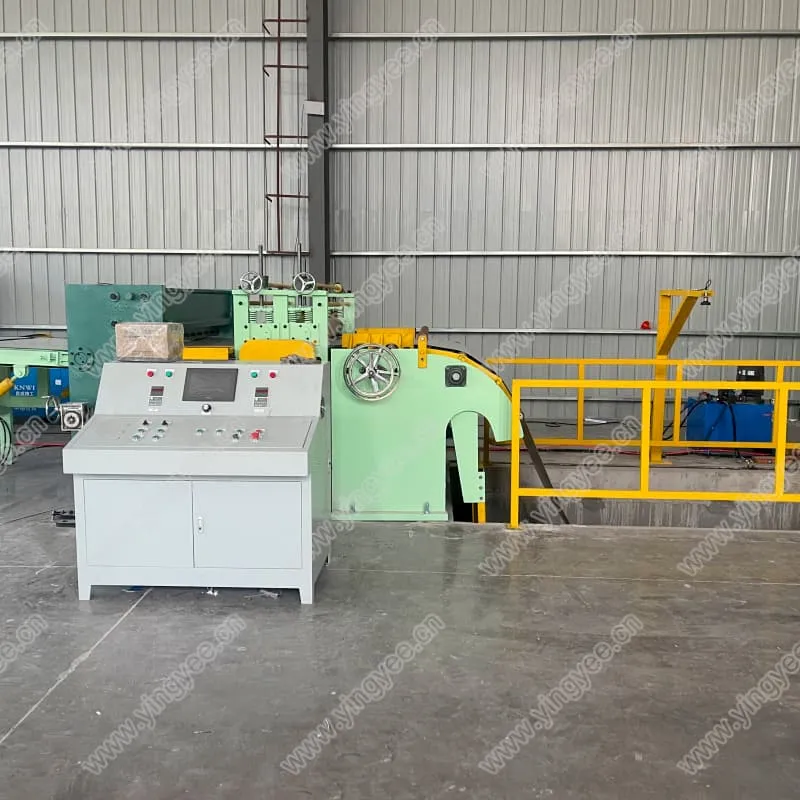

Přetečení linie řezu na délku

Hydraulický jednoramenný odvíječ s hydraulickým podávacím vozíkem

1. struktura

Stroj je jednohlavý konzolový hydraulický expanzní a kontrakční odvíječ, který se skládá z hlavní hřídelové části a převodové části.

(1) Hlavní část hřídele je hlavní částí stroje. Jeho čtyři bloky jsou spojeny s posuvnou objímkou ​​pomocí šikmých bloků ve tvaru T a jsou současně navlečeny na duté vřeteno. Jádro je spojeno s posuvným pouzdrem. Bloky ventilátoru se roztahují a smršťují současně. Když se blok ventilátoru smrští, je výhodné ho srolovat a při otevření bloku ventilátoru se ocelová cívka utáhne, aby se dokončilo odvíjení.

(2) Přítlačný válec je umístěn za odvíječem. Lisovací rameno je ovládáno olejovým válcem pro pohon konzoly, která má být stlačena a zvednuta. Při podávání je přitlačován konzolový přítlačný válec, aby se stlačila ocelová cívka, aby se zabránilo uvolnění a usnadnilo podávání.(3) Převodová část je umístěna mimo rám. Motor a reduktor pohání hlavní hřídel odvíječe přes ozubené kolo, aby se otáčel, a může také realizovat odvíjení a převíjení.

2. Technické parametry

(1) Šířka ocelové cívky: 500 mm-1500 mm

(2) Hmotnost ocelové cívky: 10T

(3) Zdvih válce: 600 mm

Výkon motoru: 2,2kw

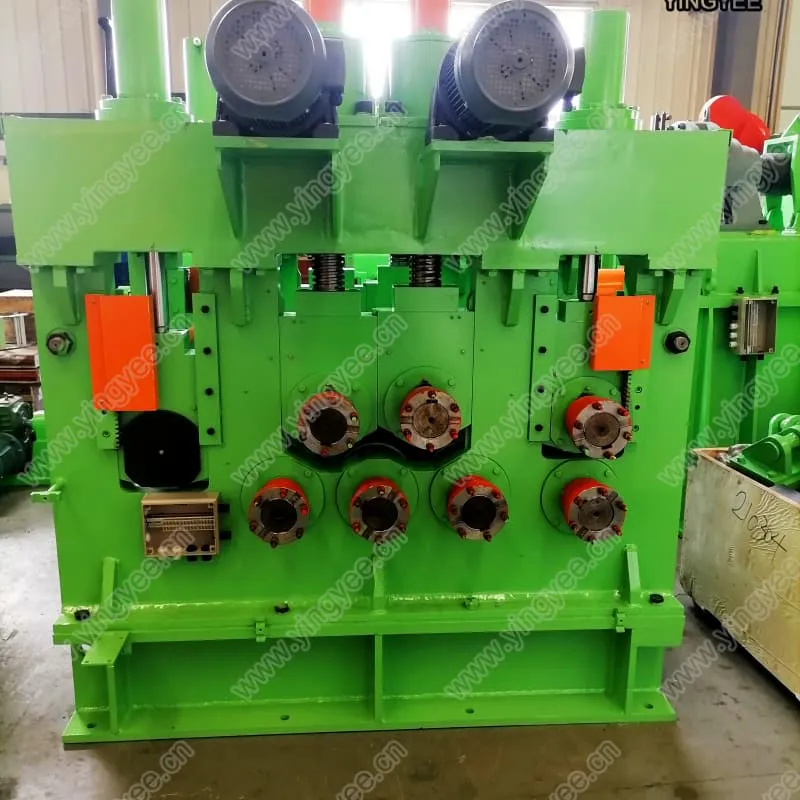

15osý přesný nivelační stroj duálního typu

1. Nivelační válečky: 15

2. Průměr nivelačního válečku: 120mm

3. Materiál nivelačního válečku 45 # ocel

4. Výkon motoru: 22KW

5. Vyrovnávací účinek je podle svitku první třídy, kromě šrotu nebo sekundární desky.

6. Materiál nivelačního válečku: 45 # ocel.

7. Po popuštění, kalení a broušení dosáhne povrchová tvrdost HRC58-62 a povrchová úprava je Ra1,6mm.

8. Horní řada pracovních válců je zvedána vertikálně motorovým pohonem.

9. Pro pracovní valivá ložiska se používají válečková ložiska, která mají vysokou únosnost a dlouhou životnost.

Systém hlavní síly: Jeden motor je poháněn centrálně a poháněn kardanovým kloubem převodové skříně reduktoru.

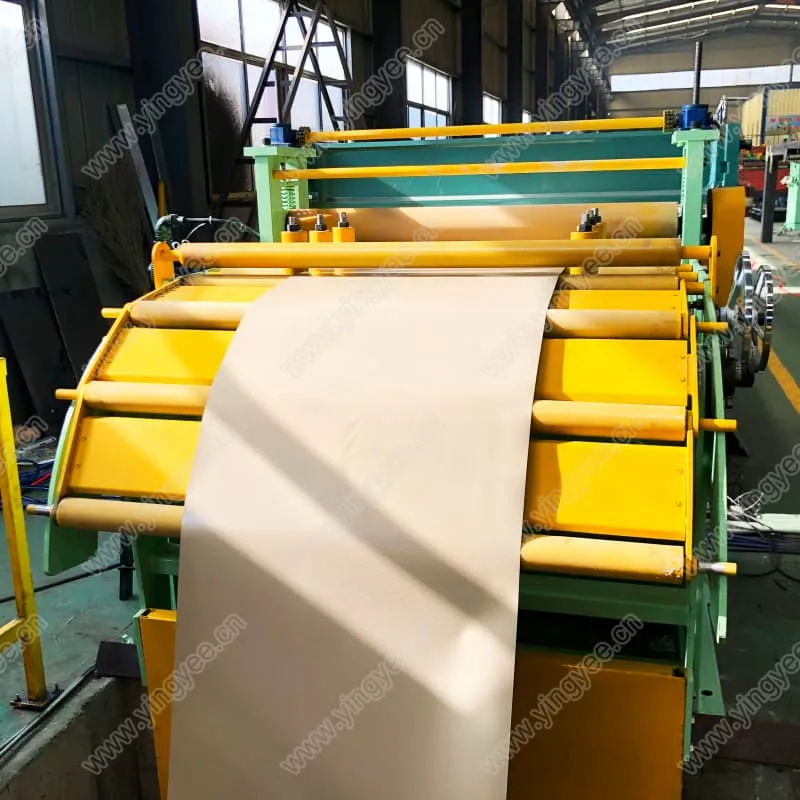

Jáma

1. Používá 2 skupiny magických očí k ovládání vyrovnávací paměti rychlosti mezi odvíječem a řezacím strojem.

2. Magické oko je řízeno PLC.

3. Funkce: používá se k eliminaci různých rychlostí a k tomu, aby desky, které jsou ve špatné kolejnici, couvaly správnou cestou. Nejprve se používá olejový válec ke zvedání nosných a přechodových desek, aby došlo k průjezdu hlavy. Při práci se přechodové a nosné desky zvednou, ocelové desky budou uloženy v jámě.

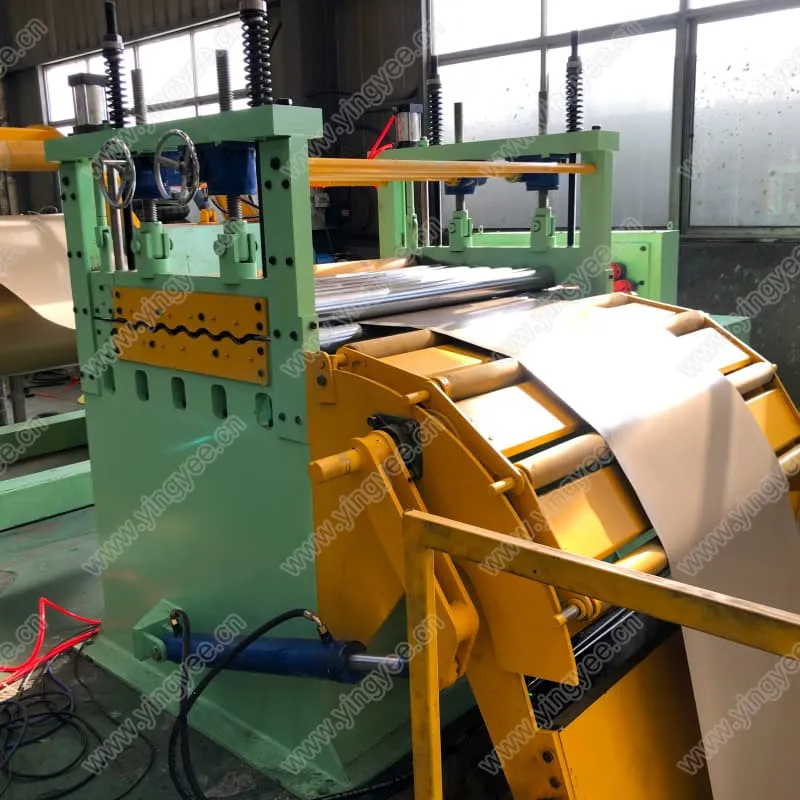

Korekční zařízení s devítiválcovým servorozměrovým strojem

Korekční zařízení:

1. Vedeno svislými vodícími kladkami. Upravte vzdálenost mezi dvěma vodicími válečky ručně.

2. Minimální šířka vodítka 500 mm

Specifikace devítiválcového servorozměrového stroje

1. Podávací válečky: 9

2. Průměr nivelačního válečku:120mm

3. Průměr válečku s pevnou délkou: 160 mm

4. Materiál válečku 45 # ocel

Servomotor: 11kw

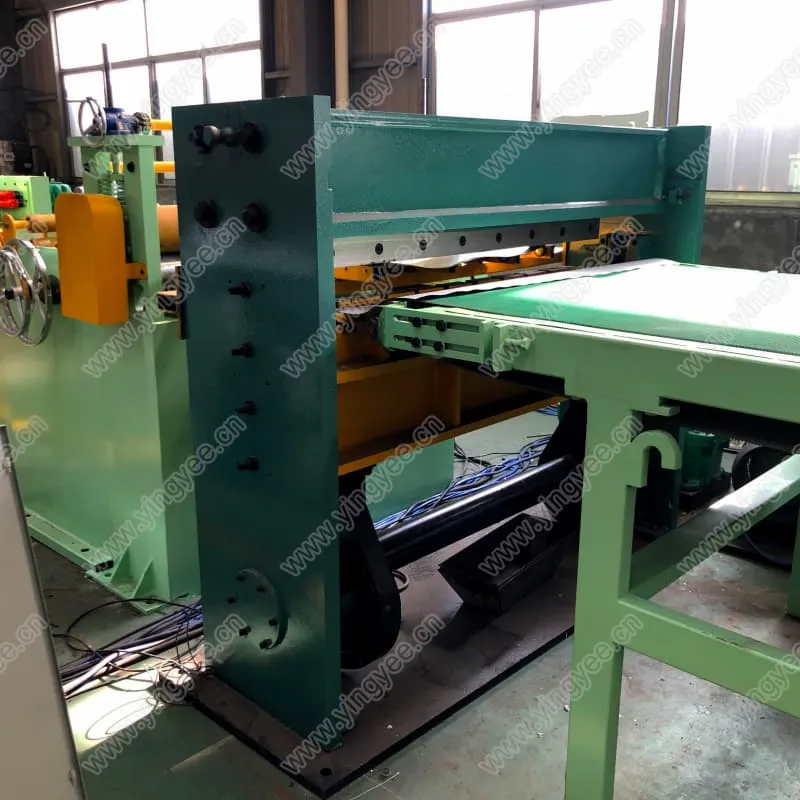

Pneumatický nůžkový stroj

Pneumatický nůžkový stroj:

Skládá se především z levé a pravé konzoly, spojovacích tyčí, horních a spodních držáků nástrojů, stolů, hnacích motorů atd.

(1) Maximální tloušťka řezu: 3 mm

(2) Šířka střihu: 1600 mm

(3) Výkon motoru: 11KW

Pásový dopravník:

Pásový dopravník:

1. Délka pásu: 7500 mm

2. Šířka: 1450mm

Motor 2,2kw (regulace frekvence)

Zvedací paletizátor

Zvedací paletizátor (Poznámka: 4000 mm zdvihací poloha, zdroj plynu)

1. Řezačka provádí především stříhání plechu, který se skládá z horizontálně se pohybujícího tělesa regálu a vertikální přepážky.

2. Horizontální pohyblivý rám je ručně nastaven podle různých šířek desek a vertikální přepážka je nastavena podle různých délek desek.

3. Stohovací stroj se skládá hlavně ze stohovacích válečků a motorů. Jeho funkcí je úhledně skládat zaslepované talíře.

Hlavní technické parametry

(1) Výška záslepky: 2100 mm

(2) Celková délka záslepky: 4300 mm

(3) Celková šířka: 2300 mm

Nosný regál: 10000 kg
