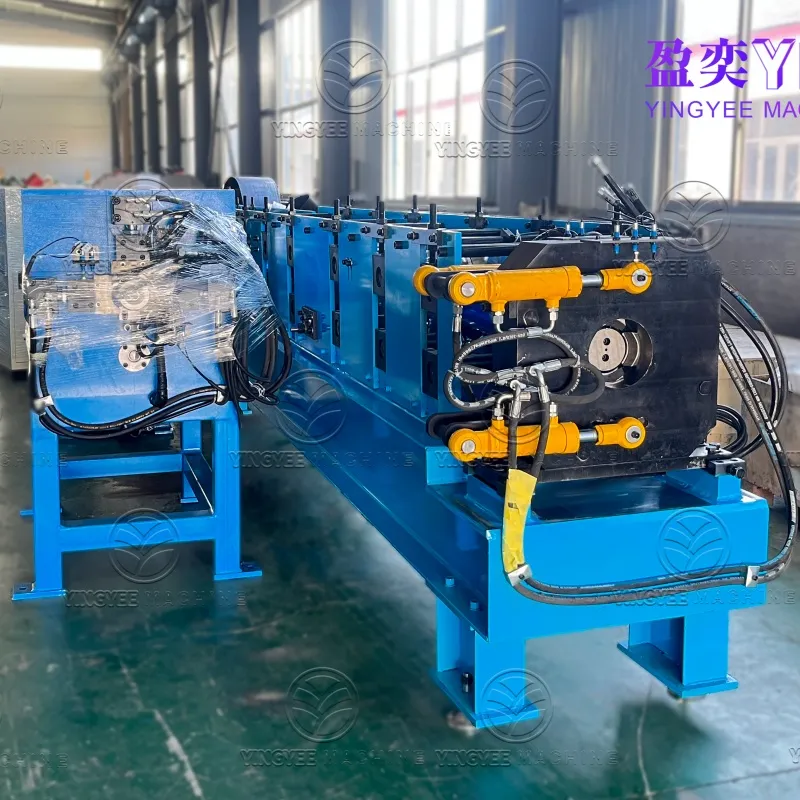

Maszyna do gięcia rur spustowych okrągłych/kwadratowych 10m/min

Mocna konstrukcja, grubszy panel ścienny, duży silnik, duża średnica wału, duży wałek i więcej rzędów formujących. Napęd łańcuchowy, prędkość 8-10 m/min. Można dostarczyć giętarkę, która może również kurczyć i zaciskać na tej samej maszynie.
zapytaj teraz

Szczegóły produktu

1. W zależności od kształtu produktu końcowego dostępne są rury okrągłe i kwadratowe.

2. Istnieją dwa rodzaje noży. Cięcie piłą latającą i cięcie hydrauliczne.

3. Mocna konstrukcja, grubszy panel ścienny, duży silnik, duża średnica wału, duży wałek i więcej rzędów formujących. Napęd łańcuchowy, prędkość 8-10 m/min.

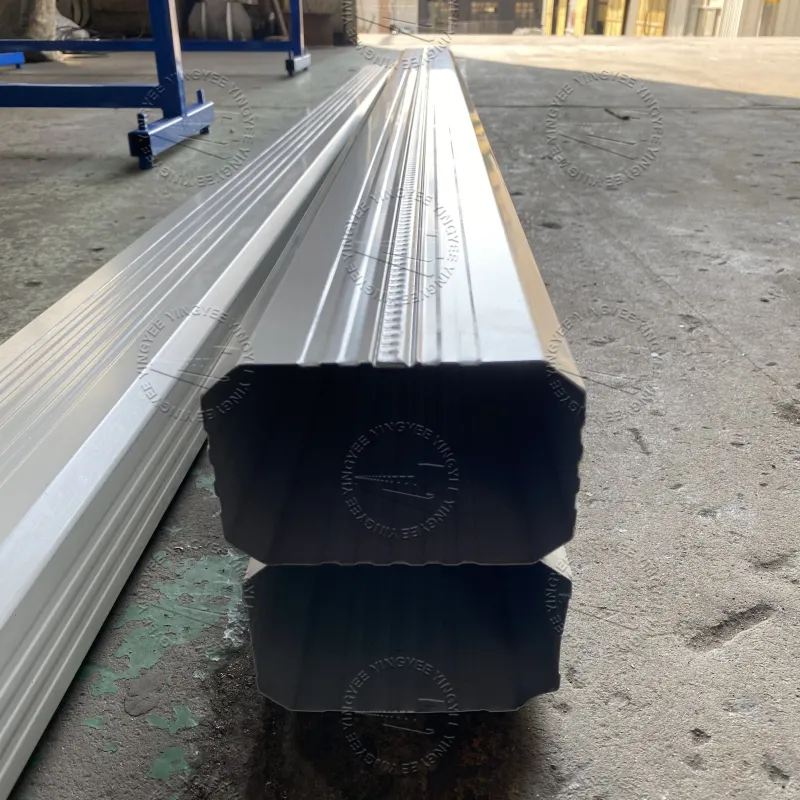

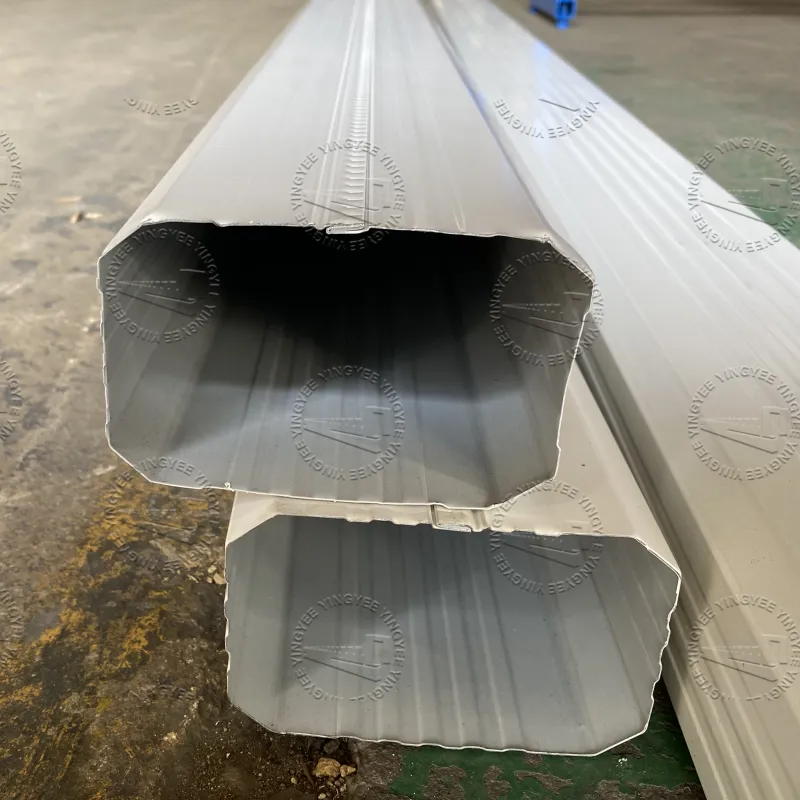

4. Średnica rury okrągłej (70 mm, 80 mm, 90 mm), średnica rury kwadratowej (3"×4").

5. Do maszyn tego samego typu zalicza się: maszynę do gięcia rur spustowych, giętarkę, maszynę do gięcia i profilowania rolek oraz maszynę do gięcia rynien.

Ręczna odwijarka

Nośność: 3 tony

Zakres średnic: 300-450mm

Sposób rozwijania: pasywny

System prowadzenia karmienia

Szerokość wejściowa regulowana. System prowadzący składa się z kilku rolek, a szerokość między nimi można regulować ręcznie za pomocą rolek.

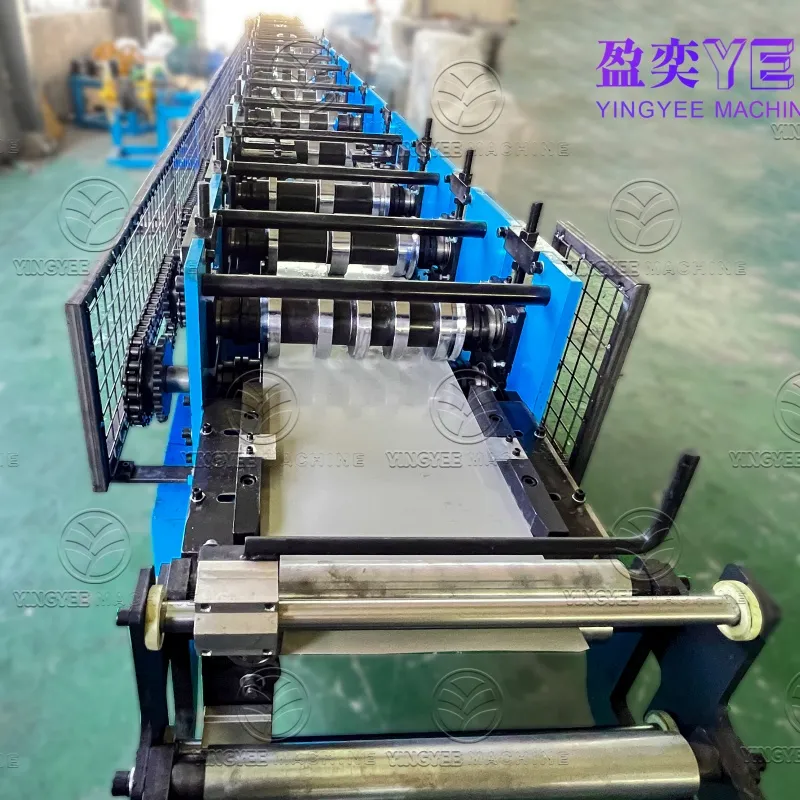

Głównie tworzący system

l Pasujący materiał: GI/PPGI/kolorowa stal;

l Struktura panelu ściennego; Napęd łańcuchowy, regulacja prędkości poprzez konwersję częstotliwości.

l Zakres grubości materiału: 0,3-0,8 mm (ręczna regulacja śrubowa);

l Moc silnika: 5,5 kW;

l Moc stacji hydraulicznej: 7,5 kW;

l Prędkość formowania: 15m/min;

l Ilość rolek: ok. 21-26;

l Materiał i średnica wału: ￠70 mm, materiał: stal 45#;

l Tolerancja: 3m+-1,5mm;

l Układ sterowania: PLC;

l Napięcie: zgodnie z wymaganiami klienta;

l Materiał rolek formujących: stal kuźnicza 45#, pokryta chromem;

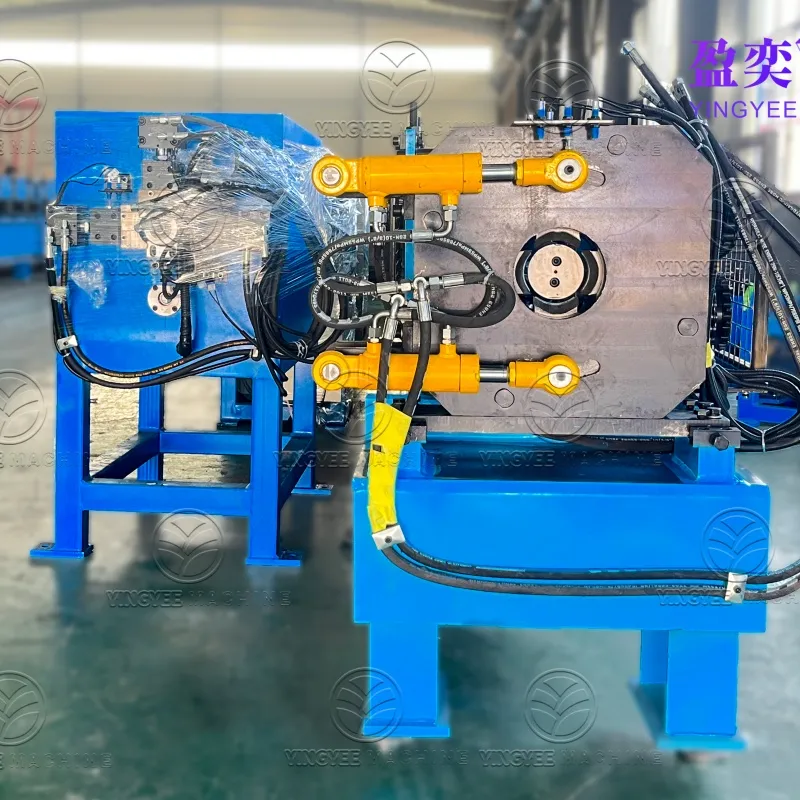

l Urządzenie tnące

Po uformowaniu materiał jest odcinany przez górny i dolny dwukierunkowy nóż skośny, co eliminuje powstawanie odpadów;

Materiał noża tnącego: obróbka hartownicza Cr12;

Zasilanie odcinające dostarczane jest przez stację hydrauliczną.

l Urządzenie do gięcia

Urządzenie to może wygiąć rurę spustową w wymagany łuk, który można wygiąć w górę i w dół, w lewo i w prawo, a przy zmianie kierunku należy ręcznie zmienić formę;

Materiał matrycy gnącej: obróbka hartownicza Cr12;

Siłę gięcia zapewnia stacja hydrauliczna.

l Urządzenie kurczące

Urządzenie to umożliwia zmniejszenie otworu rury spustowej, co ułatwia nakładanie się rur;

Materiał matrycy kurczliwej: obróbka hartownicza Cr12;

Siłę przewężania zapewnia stacja hydrauliczna
