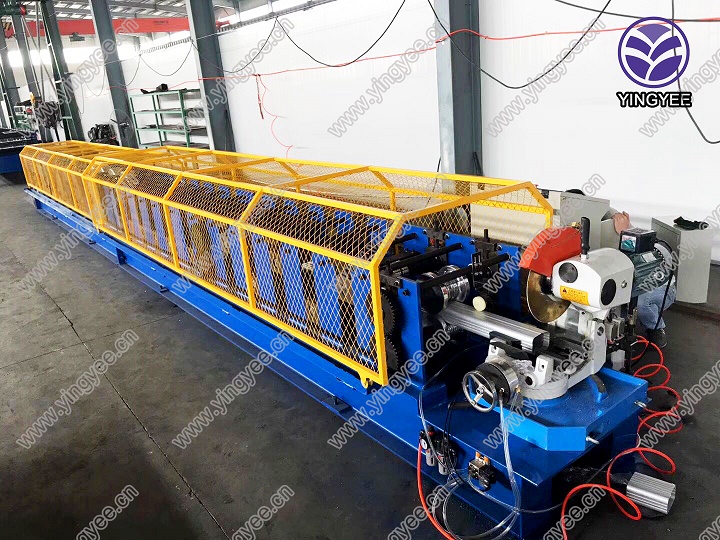

Macchina profilatrice per tubi di discesa tondi/quadrati 10 m/min

Struttura robusta, pannello di parete più spesso, motore grande, diametro albero grande, rullo grande e più file di formatura. Trasmissione a catena, la velocità è di 8-10 m/min. Può essere fornita una macchina piegatrice, e può anche restringere e crimpare nella stessa macchina.
richiedi ora

Dettagli del prodotto

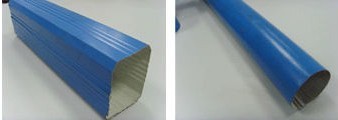

1. In base alla forma del prodotto finale, sono disponibili tubi rotondi e tubi quadrati.

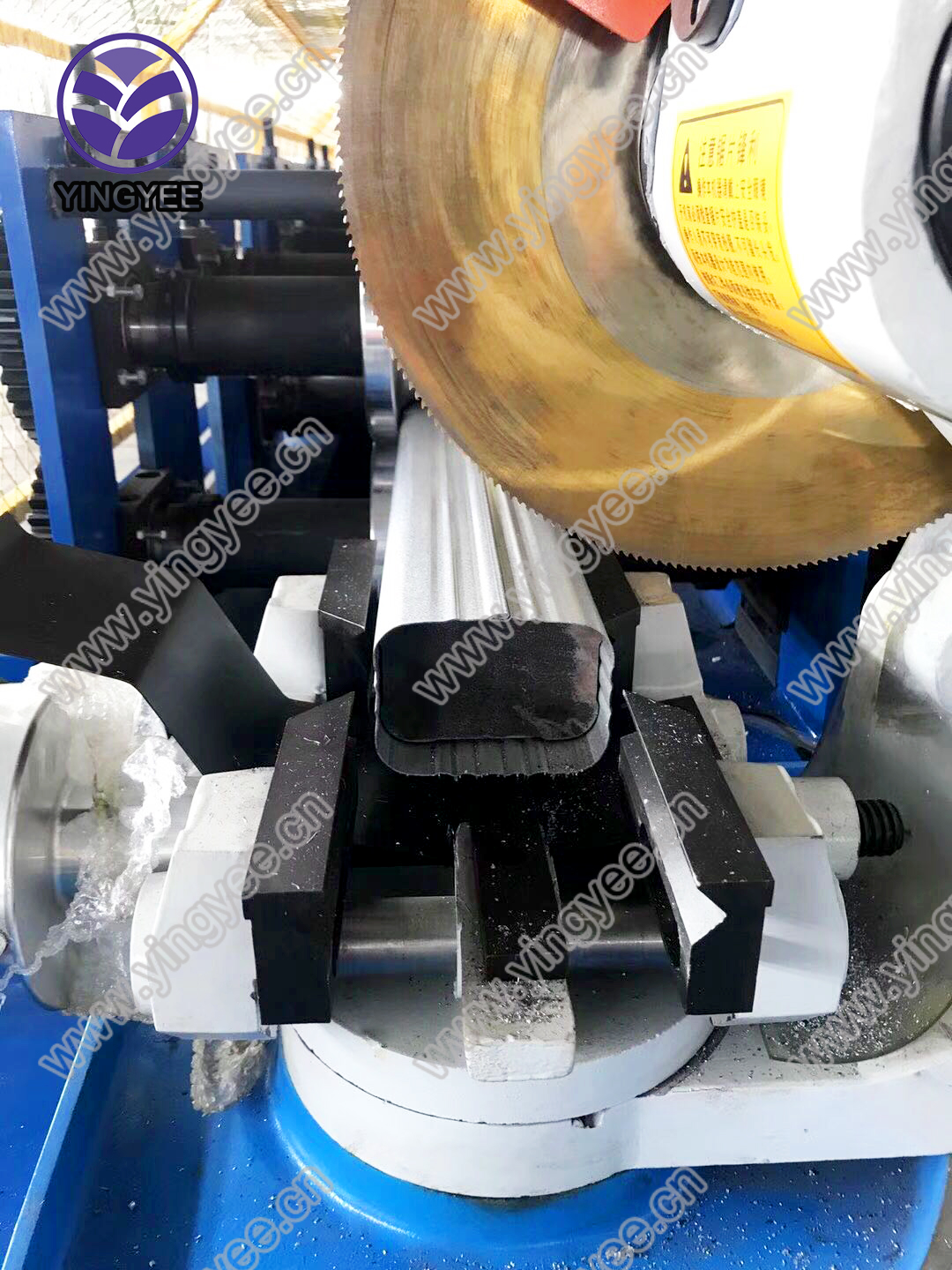

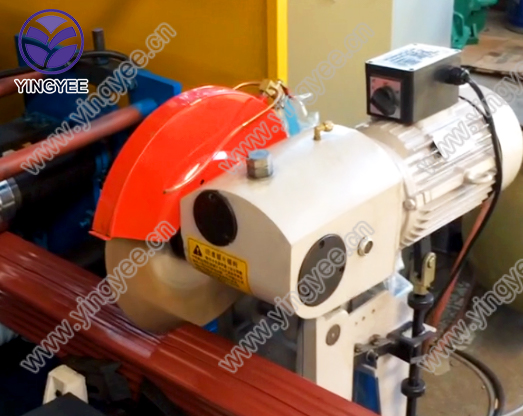

2. Esistono due tipi di taglierina. Taglio con sega volante e taglio idraulico.

3. Struttura robusta, pannello di parete più spesso, motore grande, diametro dell'albero grande, rullo grande e più file di formazione. Trasmissione a catena, la velocità è di 8-10 m/min.

4. Diametro del tubo tondo (70 mm, 80 mm, 90 mm), diametro del tubo quadrato (3"×4").

5. Lo stesso tipo di macchina comprende la profilatrice per tubi di discesa, la piegatrice, la profilatrice e piegatrice tutto in uno e la profilatrice per grondaie.

Aspo svolgitore manuale

Capacità: 3 tonnellate

Gamma di diametri: 300-450 mm

Metodo di srotolamento: passivo

Sistema di guida di alimentazione

Larghezza di ingresso regolabile, il sistema di guida è costituito da diversi rulli e la larghezza tra di essi può essere controllata tramite rulli manuali.

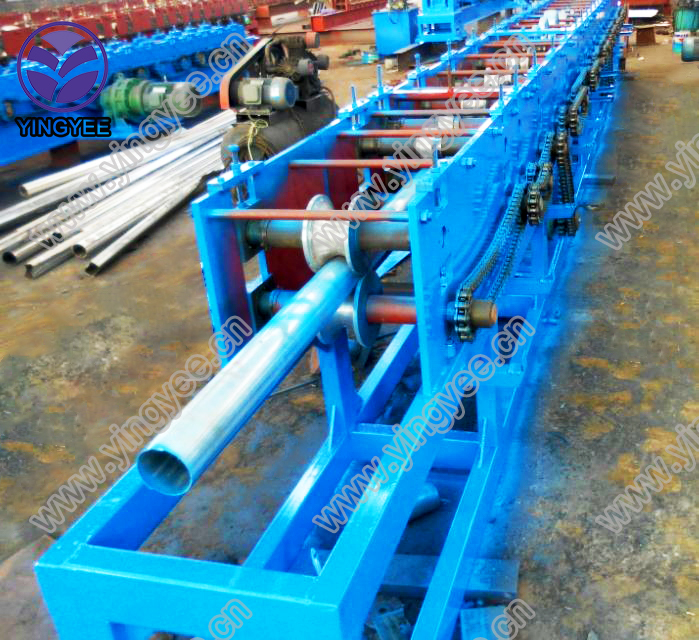

Principalmente formando il sistema

l Materiale abbinato: GI/PPGI/acciaio colorato;

l Struttura del pannello a parete; Trasmissione a catena, regolazione della velocità tramite conversione di frequenza.

l Intervallo di spessore del materiale: 0,3-0,8 mm (regolazione manuale della vite);

l Potenza motore: 5,5 kW;

l Potenza stazione idraulica: 7,5 kW;

l Velocità di formatura: 15 m/min;

l Quantità di rulli: circa 21-26;

l Materiale e diametro dell'albero: 70 mm, il materiale è acciaio 45#;

l Tolleranza: 3m+-1,5mm;

l Sistema di controllo: PLC;

l Tensione: secondo le esigenze del cliente;

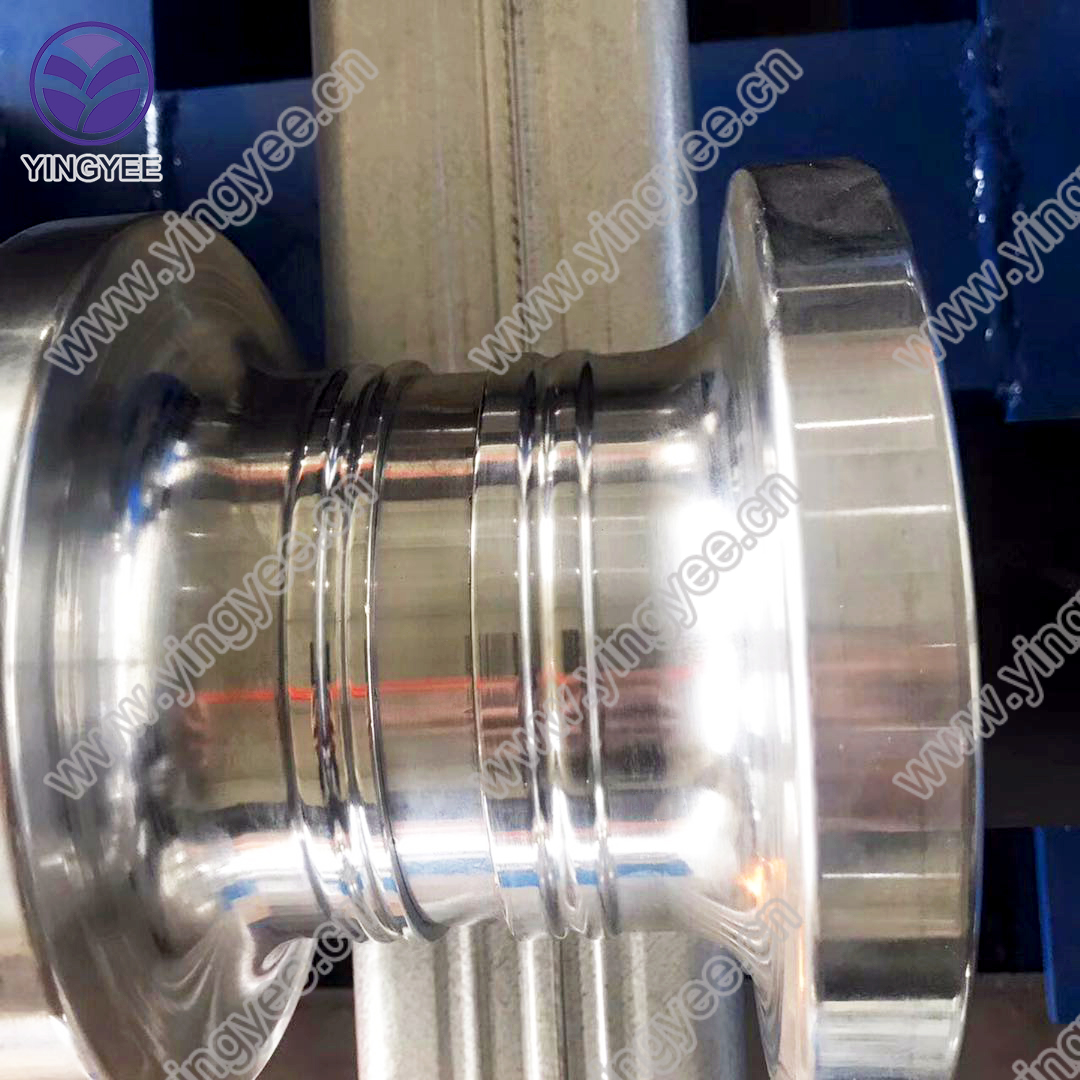

l Materiale dei rulli di formatura: acciaio forgiato 45#, rivestito con trattamento cromato;

l Dispositivo di taglio

Dopo la formatura, viene tagliato tramite la modalità di taglio obliqua della taglierina bidirezionale superiore e inferiore, senza generare scarti;

Materiale del coltello da taglio: trattamento di tempra Cr12;

La potenza di interruzione è fornita dalla stazione idraulica.

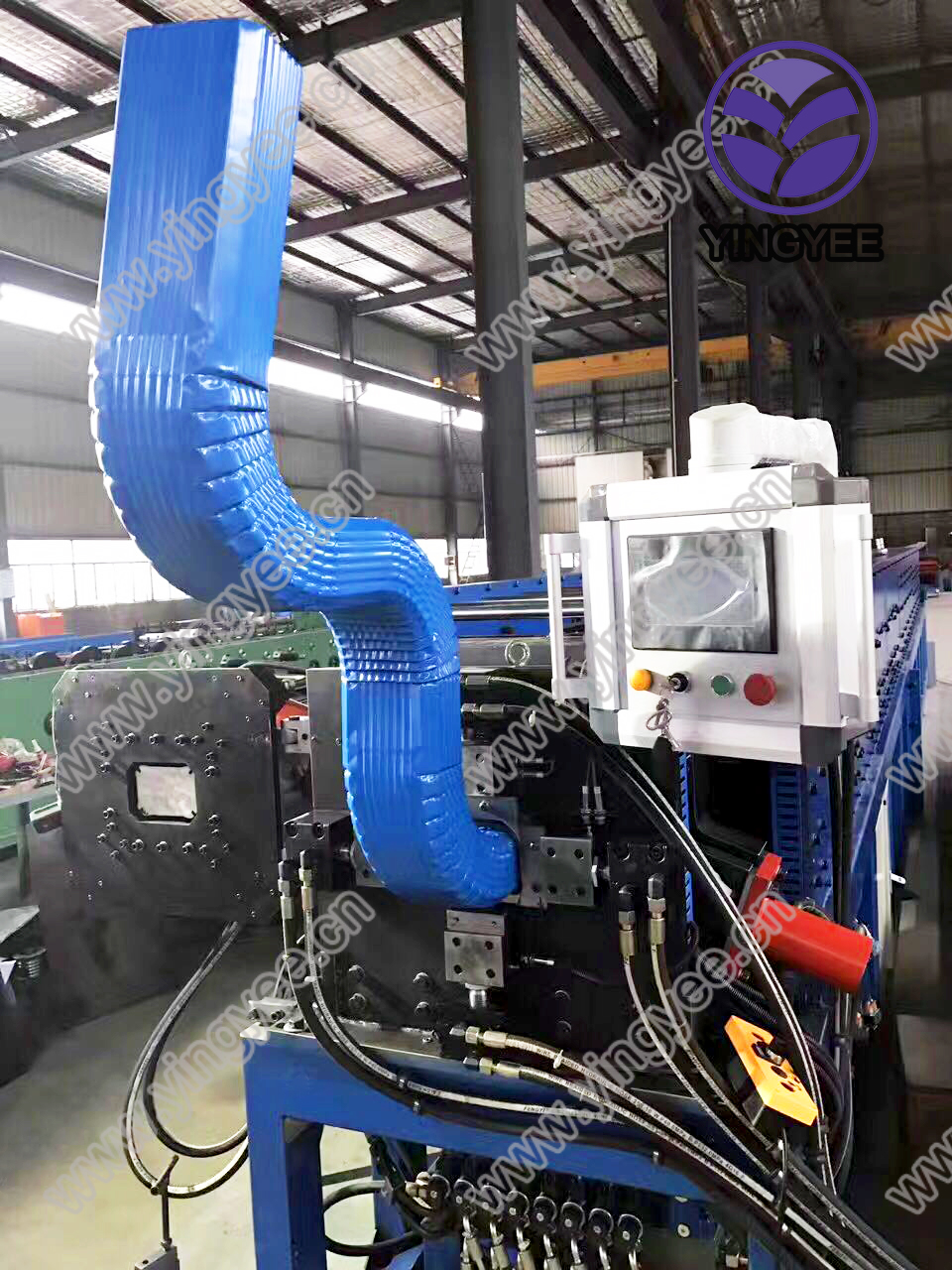

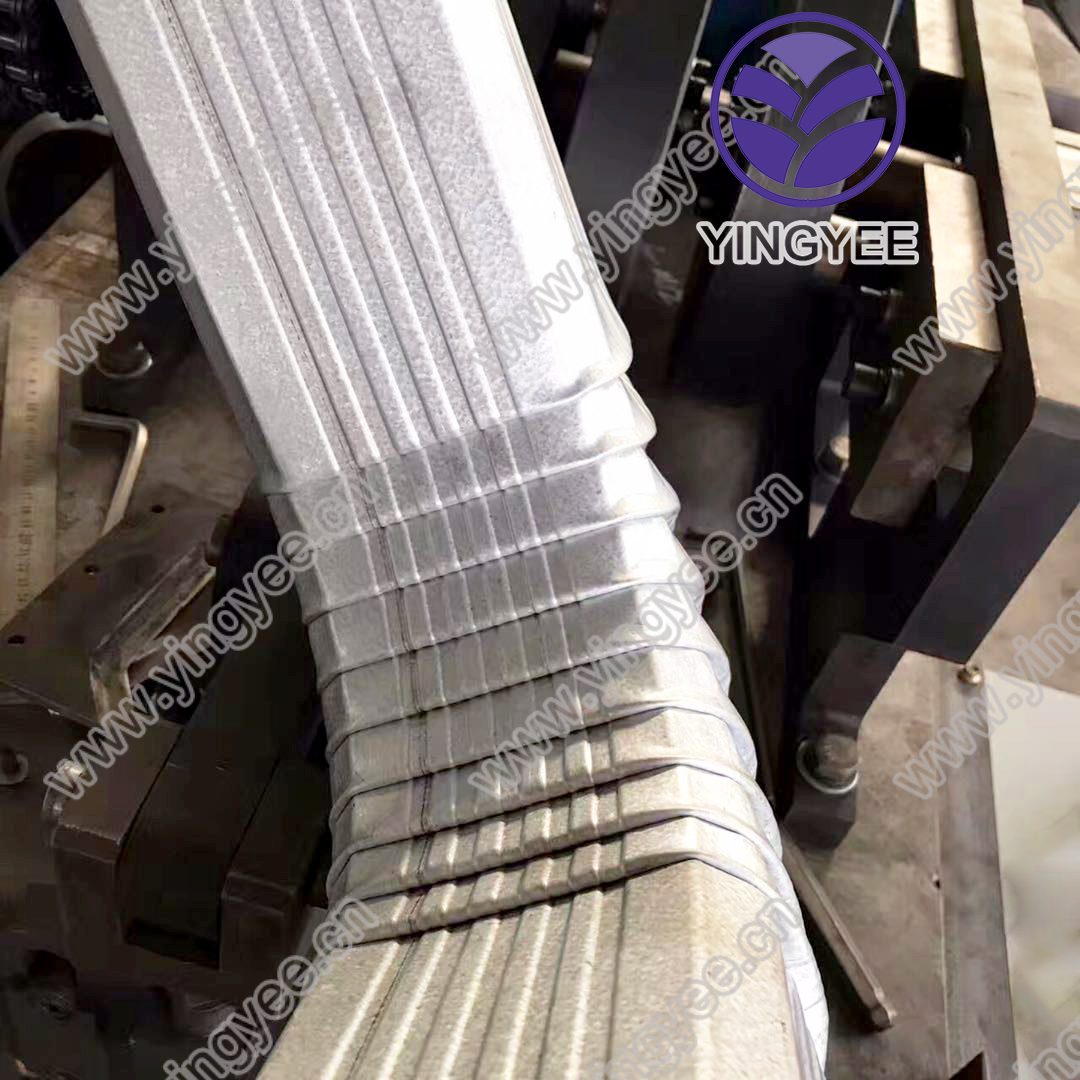

l Dispositivo di piegatura

Questo dispositivo può piegare il tubo di scarico nell'arco richiesto, che può essere piegato verso l'alto e verso il basso o verso sinistra e verso destra, e lo stampo deve essere cambiato manualmente quando si cambia direzione;

Materiale della matrice di piegatura: trattamento di tempra Cr12;

La potenza di flessione è fornita dalla stazione idraulica.

l Dispositivo di restringimento

Questo dispositivo può ridurre la porta del tubo di scarico, il che è comodo per la sovrapposizione;

Materiale dello stampo di restringimento: trattamento di tempra Cr12;

La potenza di strozzatura è fornita dalla stazione idraulica
