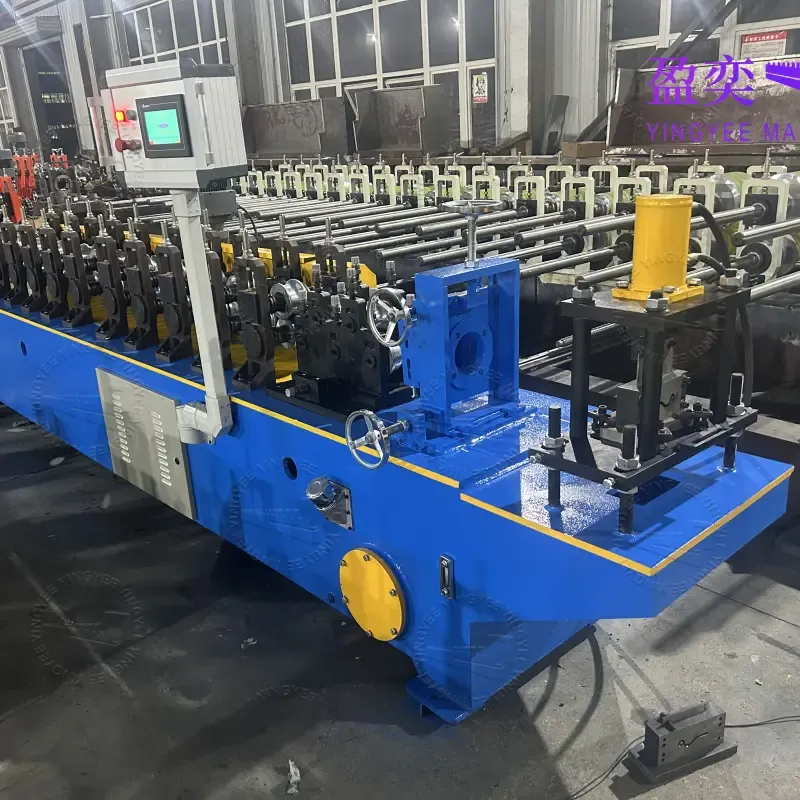

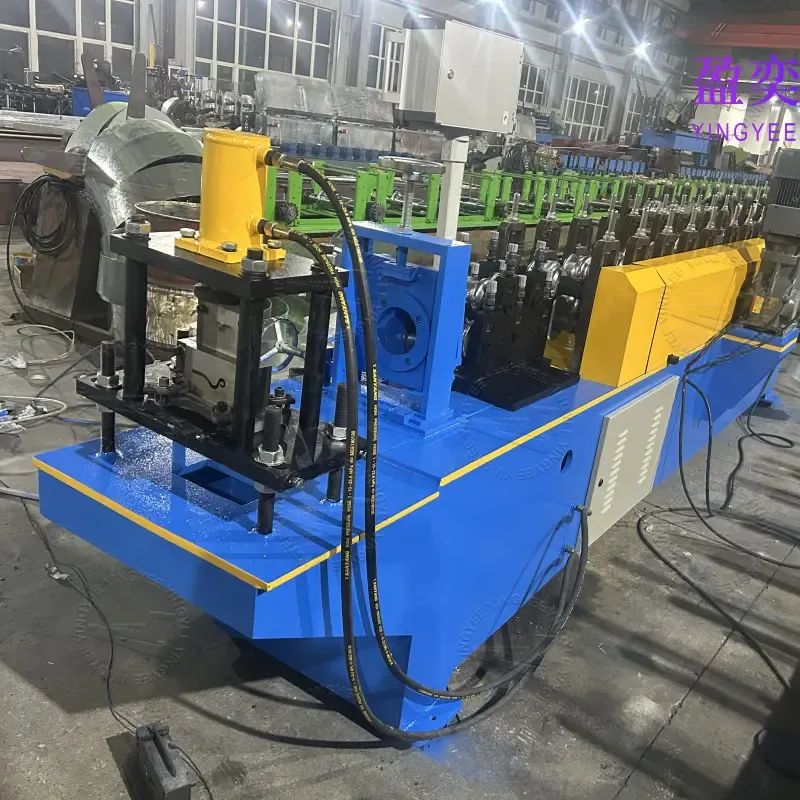

Roller shutter door with small hole machine

محصولات

د کوچني سوري ماشین سره د رولر شټر دروازه

Roller shutter door with small hole roll forming machine with mature technology, high accuracy work.

roll forming line
roll forming line machine
د رول جوړولو ماشین قیمت
roll forming process
types of roll forming machine
اوس پوښتنه وکړئ

د محصول تفصیل

For this machine, it begins with a 3 tons manual decoiler with leveling part, then it's the punching machine with servo feeder, the servo feeder's function is to make sure the materials consistent length, accurate punchng position and space.

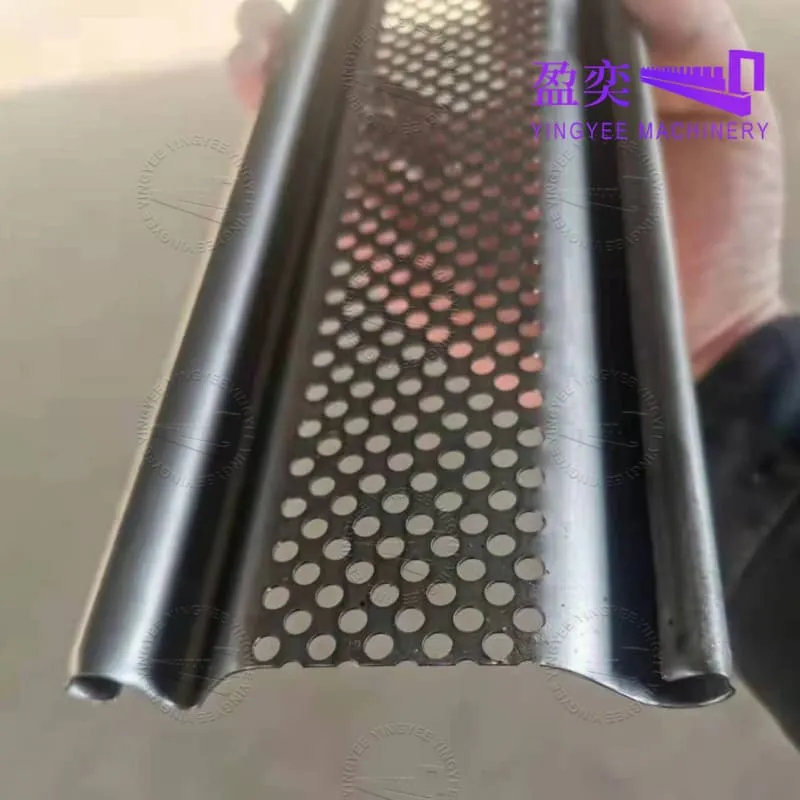

final product with holes

Basic specification of roller shutter door machine

No.	Items	Spec:
1	مواد	1.Thickness:max 1.0 mm 2.Material: galvanized steel strips
2	Power supply	380V, 50Hz, 3 phase
3	Capacity of power	Main power: 7.5 kw
4	سرعت	Forming speed: 20 m/min
5	د رولرونو سټینډونه	About 12 rollers
6	Cut style	Hydraulic cutting system

نوم

Description

3 tons manual decoiler

Inner dia: Ø440mm– Ø560mm

اعظمي ان پټ تغذیه: 600mm

25T Punching machine with servo feeder

Punch 70 times per minute

Feeding length 64mm each time

Include one set of mould

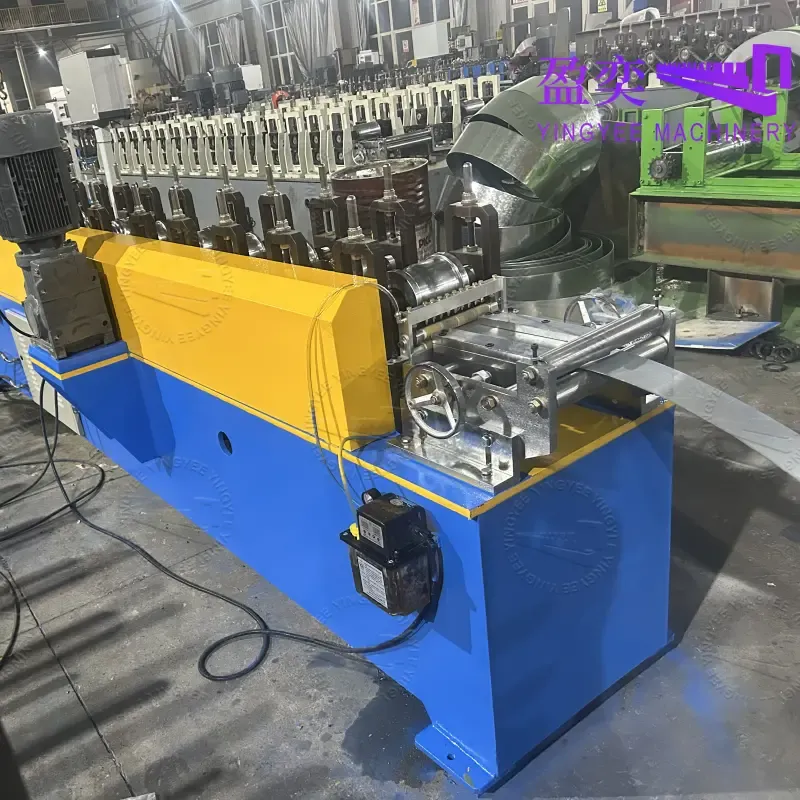

د موادو تغذیه او لارښود

د لارښود سیسټم ډیری رولرونه لري، او د دوی تر منځ عرض د لاسي رولرونو لخوا کنټرول کیدی شي.

د جوړولو برخه

1.Matching material: Galvanized steel

2.Material thickness range: max 1.0 mm

3.Main motor power: 7.5kw

4.Forming speed: 20 m /min

5.Quantity of stands: about 12 rollers

6.Shaft Material and diameter:￠50mm, 45# steel .

7.Tolerance: 3mm+/-1.0mm

8.Way of drive: 1.0 inch single chain driving

9.Controlling system: PLC system

10.Material of forming rollers: 45# steel ,heat treatment and chromed

11.Material of cutter blade: Cr 12 mould steel with quenched treatment HRC58-62

12.Voltage: 380V/ 3phase/ 50 Hz

هیدرولیک سیسټم

دا د ګیر ویل تیلو پمپ لخوا کنټرول کیږي. د هیدرولیک تیلو ټانک کې د هیدرولیک تیلو ډکولو وروسته ، پمپ د کټر ماشین چلوي ترڅو د پرې کولو دنده پیل کړي.

د میچ تجهیزات: په سیسټم کې د هیدرولیک ټانک یوه سیټ، د هیدرولیک تیلو پمپ یوه سیټ، دوه هیدرولیک پایپونه او د برقی مقناطیسی والو دوه سیټونه شامل دي.

د تیلو پمپ ځواک: 3kw هیدرولیک تیل: 40#

د PLC کنټرول

د اتومات اوږدوالی اندازه کول د اتوماتیک مقدار اندازه کول

کمپیوټر د اوږدوالي او مقدار کنټرول لپاره کارول کیږي. ماشین

په اوتومات ډول به اوږدوالی ته پرې شي او ودریږي کله چې اړین مقدار ترلاسه شي

هیدرولیک پرې کول

1.Cutting motion: The main machine automatically stops and then cutting. After the cutting, the main machine will automatically start.

2.Material of blade: CR12with heat treatment

3.Length measuring: Automatic length measuring
