For this machine, torrist structure, the forming roller has high machining accuracy, and the roller's material is Cr12 with high precision work ，heat treatment, uselife is longer

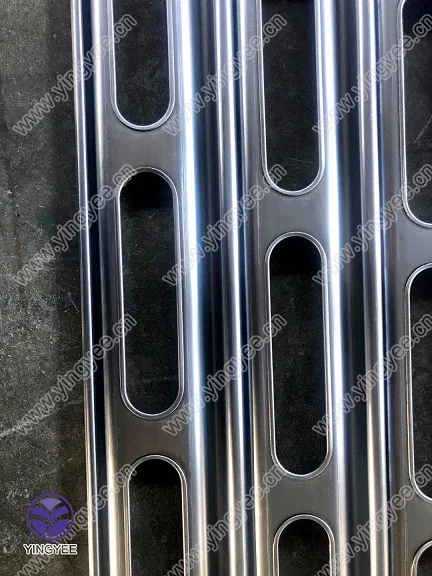

Special design of oval hole , 3 stations of punching, edging and flanging at the same time, accurate hole size (152 * 25MM), accurate punching position, no half hole, flanging does not hurt finger.
D'Längt vum Lamell kann arbiträr gesat ginn (virausgesat datt d'Gesamtlängt mat der Unzuel vun de Lächer entsprécht)
Fuert duerch Gang + Kette, 11kw + 5.5kW Duebelmotor, an d'Hydraulikstatioun mat Energielagertank
Tracking Schnëtt, Geschwindegkeet mat Lach 5m/min, Geschwindegkeet ouni Lach 9m/min
We supply PLC adjust guide and video, and we have experienced engineers they know how to deal with installation and other issues.
Testen d'Maschinn virum Versand, liwwert de Video an d'Finale Lamell fir ze bestätegen.
Hei sinn d'Komponente vun der Maschinn:
|
3 Tonnen manuell decoiler
|
Inner dia: Ø440mm– Ø560mm Max input feeding: 600mm Capacity: 3Tons
|
|
Material Füttern a Féierung
|
Leedung System besteet aus e puer Rollen, an d'Breet tëscht hinnen konnt duerch d'manuell Rollen kontrolléieren.
|
|
Formen Deel
|
1. Matching material: color plate，Galvanized steel
2. Material thickness range: 0.65mm-1.0mm
3. Main motor power: 11kw
4. Hydraulic power: 5.5 kw，servo motor:2.3kw
5. Quantity of stands: 12 rollers
6. Shaft Material and diameter: ￠50mm, 45# steel .
7. Product:any length with oval hole
8..Tolerance: 3mm+/-1.0mm
9.oval Lach Gréisst: 152 * 25mm
10.Controlling system: PLC system
11.Material vun Formatioun Rollers: CR12
12.Vitesse mat Lach 5m/min,Vitesse ouni Lach 9m/min
13.Hydraulesch Gare mat Energielagertank
14.servo Motor fir Schnëtt
15.empfaangen Dësch
16.Transfermethod: Sprocket Drive
17. Akkumulator 208v 60Hz 3phrase
|
|
Hydraulesch System
|
Et gëtt kontrolléiert duerch Zännrad Uelegpompel. Nodeems Dir den hydraulesche Ueleg an den hydraulesche Uelegtank fëllt, fiert d'Pompel d'Cuttermaschinn fir d'Schneidaarbecht unzefänken.
Match Ausrüstung: De System enthält eng Rei vun hydraulesch Tank, eng Rei vun hydraulesch Ueleg Pompel, zwee hydraulesch Päifen.an zwee Sätze vun elektromagnetism Krunn.
Kraaft vun der Uelegpompel: 3kw Hydraulesch Ueleg: 40#
|
|
PLC Kontroll
|
Automatesch Längtmiessung Automatesch Quantitéitmessung
Computer benotzt fir Längt & Quantitéit ze kontrolléieren. Maschinn
wäert automatesch op d'Längt schneiden an ophalen wann déi néideg Quantitéit erreecht gëtt
|
|
Hydraulesch Ausschneiden
|
(1) Cutting motion: The main machine automatically stops and then cutting. After the cutting, the main machine will automatically start.
(2) Material of blade: CR12with heat treatment
(3) Length measuring: Automatic length measuring
|
