1

Material

1. Dicke: 0,3--0,8mm

2. Input Breet: 1250mm

3. Effektiv Breet: 1000 mm

4. Material: PPGI

2

Stroumversuergung

380V, 50Hz, 3 Phase

3

Muecht Muecht

Haaptkraaft: 5,5 kW

4

Speed

Formgeschwindigkeit: 15m/min

5

Gesamtgewicht

ca. 5 Tonn

6

Dimensioun

Ongeféier (L*W*H) 8000m*1800m*1750m

7

Stänn vun Rollers

20 Rollen

8

Schnëtt Stil

Hydraulesch Schnëtt

5 Tonnen manuell decoiler

1: Max Breet vun Matière première: 1250mm

2: Kapazitéit: 5000kgs

3: Bannen Duerchmiesser vun coil: 450-600mm

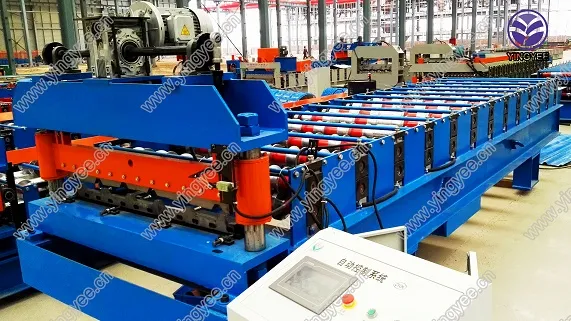

Roll administrativ Maschinn

1.Matching Material: PPGI / GI / Aluminium

2.Material deck: 0,3-0,8mm

3. Muecht: 5.5kw

4.Formatiounsgeschwindegkeet: 15m / min

5.D'Breet vun de Placke: no den Zeechnungen

6.Input Leveling Ausrüstung: justierbar als Fotoen.

7.Rollerl Statiounen: 20 Rollers

8. Schaft Material an Duerchmiesser: Materialis45 # Stol ￠75mm,

9.Toleranz: 10m±1,5mm

10.Wee vun fueren: Kette ugedriwwen

11.Kontrollsystem: PLC

12.Spannung: 380V, 50HZ, 3Phas

13.Material vun Formatioun Rollers: 45 # Stol Hëtzt Behandlung an chromed

14. Säit Plack: Stol Plack mat Chromed.

Ausschneiden

(Hydraulesch Guide)

1. Schneidbewegung: D'Haaptmaschinn stoppt automatesch an dann ze schneiden. Nom Ausschneiden fänkt d'Haaptmaschinn automatesch un.

2.Material vun viischt: Cr12 Schimmel Stol mat quenched

Behandlung 58-62 ℃

3.Length : Automatesch Längtmessung

4.Toleranz vun Längt: 10+/- 1,5mm

PLC Kontroll System

1.Spannung, Frequenz, Phase: 380V, 50 Hz, 3Phase

2.Automatesch Längtmiessung:

3.Automatic Quantitéit Miessung

4.Computer benotzt fir Längt & Quantitéit ze kontrolléieren. D'Maschinn wäert automatesch op d'Längt schneiden an ophalen wann déi erfuerderlech Quantitéit erreecht gëtt

5.Length Ongenauegkeet kann einfach geännert ginn

6.Kontrollpanel: Knäppchen-Typ Schalter an Touchscreen

7. Längt Eenheet: Millimeter (op der Kontrollpanel gewiesselt)
