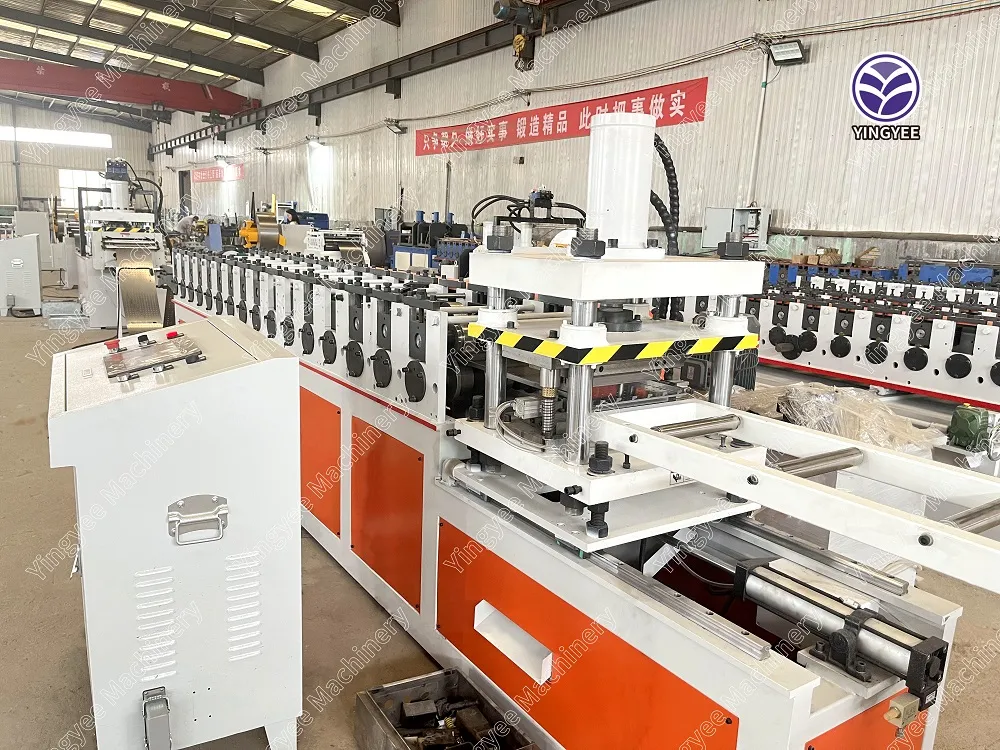

Automatic supermarket shelf back panel roll forming machine

PRODUITEN

Automatesch Supermarché Regal Réck Panel Roll Form Maschinn

1. Héich Produktiounskapazitéit.

2. onofhängeg Punching Apparat mat Servomotor héich Präzisioun fir Punching.

3. Cr12 Material Roller, héich hardness, laang Liewen.

4. Automatesch Tracking Schnëtt a Béien Apparat, kee Geschwindegkeetsverloscht.

Whatsapp: +86 15132116106

cold roll forming process
forming machines
roll forming line
roll forming machine cost
roll forming process
froen elo

Produit Detailer

De Réck Panel vun Supermarché Regaler ass eng vun den Haaptausrüstung fir Wueren an Supermarchéen ze weisen, besonnesch a grousse Supermarchéen vu méi wéi 500 Quadratmeter, d'Réck- an hängend Regaler kënnen e luxuriéise visuellen Effekt ubidden an de Raum voll benotze fir Wueren ze weisen .
Design Features:
D'Backplack Regaler hunn en All-in-One Design, an deem d'Regaler an d'Backplate an engem eenzege Formprozess gemaach ginn, wat net nëmmen d'Schimmel beschleunegt, awer och d'Genauegkeet verbessert. Dëst Designkonzept brécht duerch d'Aschränkungen vum traditionelle Handwierk, wat d'Regalstruktur méi stabil mécht a fäeg ass grouss Gewiichter ze widderstoen.

Veraarbechtung:

Spullbelaaschtung (manuell) → Ausrollen → Nivellerung → Fudder (Servo) → Wénkelpunching / Logopunching → Kälterollformen → Schneidformen → Entladung

EAusrüstung Komponent

Nee	Komponent Numm	Modeller a Spezifikatioune	Setzt	Bemierkung
1	Decoiler	T-500	1
2	Nivelliermaschinn	HCF-500	1	Aktiv
3	Servo Feeder Maschinn	NCF-500	1	Dual-Benotzung
4	Punching System	Multi-Statioun véier-Post Typ	1	Hydraulesch
5	Roll administrativ Maschinn	Cantilever séier Upassung Typ	2	Frequenz Kontroll
6	Schneid- a Klappmaschinn	Tracking Typ	1	Kombinatioun
7	Empfang Dësch	Roll Typ	1
8	Hydraulesch System	Héich Vitesse	2
9	Elektresch Kontroll System	PLC eng	2
10	Convery System	Fir Fonds 1	1

Basis Spezifizéierung

Nee.	Artikelen	Spezifizéierung:
1	Material	1. Dicke: 0,6 mm 2. Input Breet: max. 462 mm ép 3. Material: kal gewalzt Stol Sträif; Rendementlimit σs≤260Mpa
2	Stroumversuergung	380V, 60Hz, 3 Phase
3	Muecht Muecht	1. Gesamtleistung: ongeféier 20 kW 2. Punchine System Muecht: 7.5kw 3. Roll administrativ Maschinn Muecht: 5.5kw 4. Streck opzedeelen Maschinn Muecht: 5kw
4	Speed	Linn Geschwindegkeet: 0-9m / min (inklusiv Punching) Formgeschwindegkeet: 0-12m/min
5	Hydraulesch Ueleg	46#
6	Gear Ueleg	18# Hyperbolesch Gear Ueleg
7	Dimensioun	Ongeféier (LWH) 20m×2m(*2)×2m
8	Stänn vun Rollers	Rollformmaschinn fir Fundo 2F: 17 Roller Rollformmaschinn fir Fundo 1F: 12 Roller
9	Material vun Rollers	Cr12, gequetscht HRC56°-60°
10	Längt vun gewalzt workpiece	Benotzer fräi Astellung
11	Schnëtt Stil	Hydraulesch Tracking Schnëtt
