Material

1. Thickness:max 2.0 mm

2. Material: galvanized steel strips

Power supply

380V, 50Hz, 3 phase

Capacity of power

Hauptleistung: 11 kW

Leistung der Hydraulikstation: 5,5 kW

Geschwindigkeit

Forming speed: 18m/min

Ständer für Rollen

Etwa 14 Walzen

Schnittstil

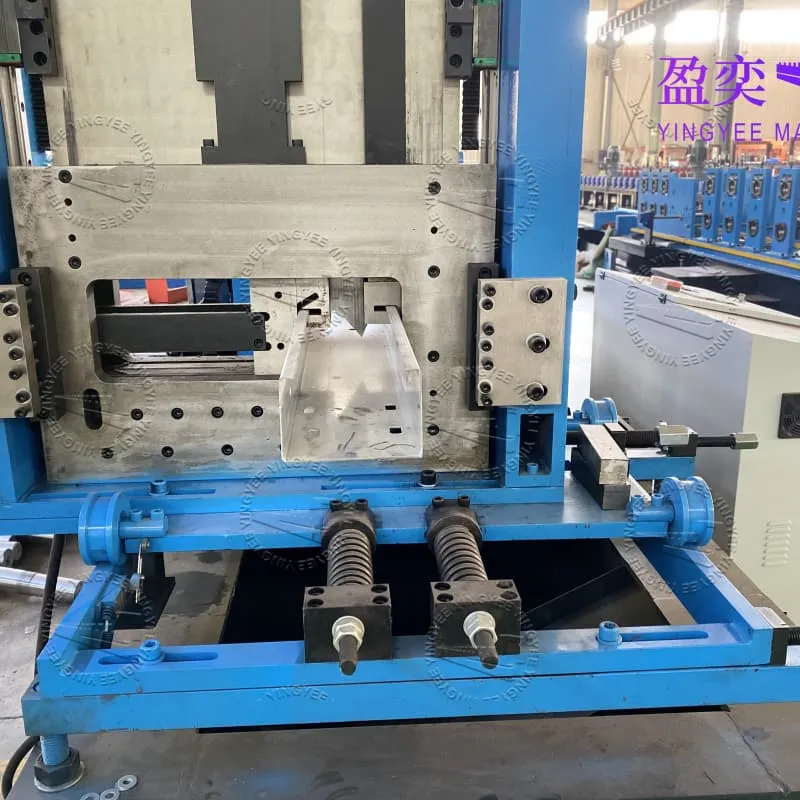

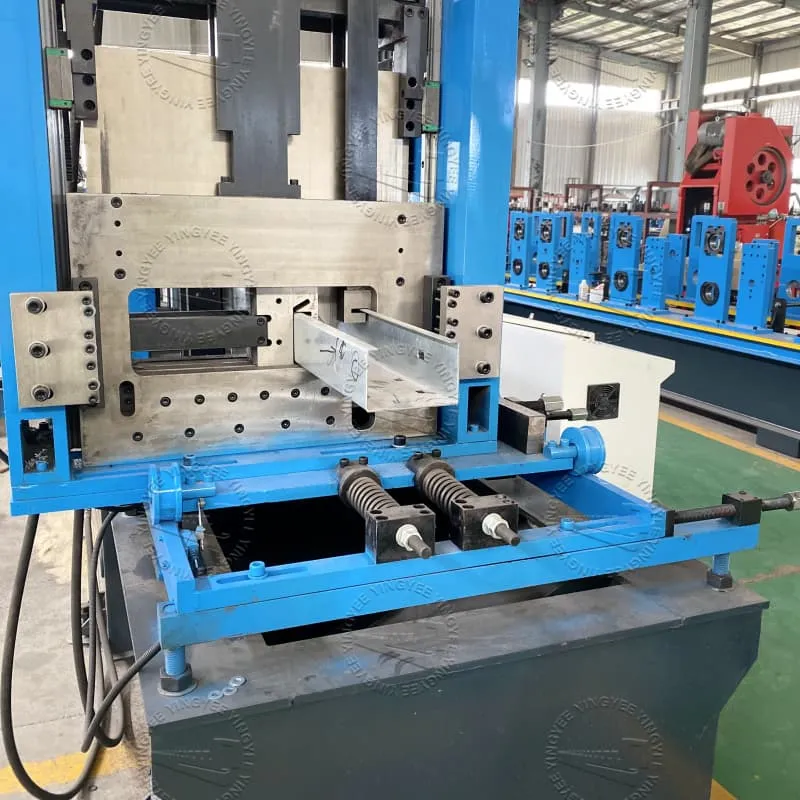

Hydraulic universal cut

3 tons manual decoiler

1: Kapazität: 3000 kg

2: Innendurchmesser der Spule: 440-500 mm

Nivelliersystem

7 Walzen zum Richten, 3 nach oben und 4 nach unten.

Vorstanzen

Hängt von der endgültigen Zeichnung ab

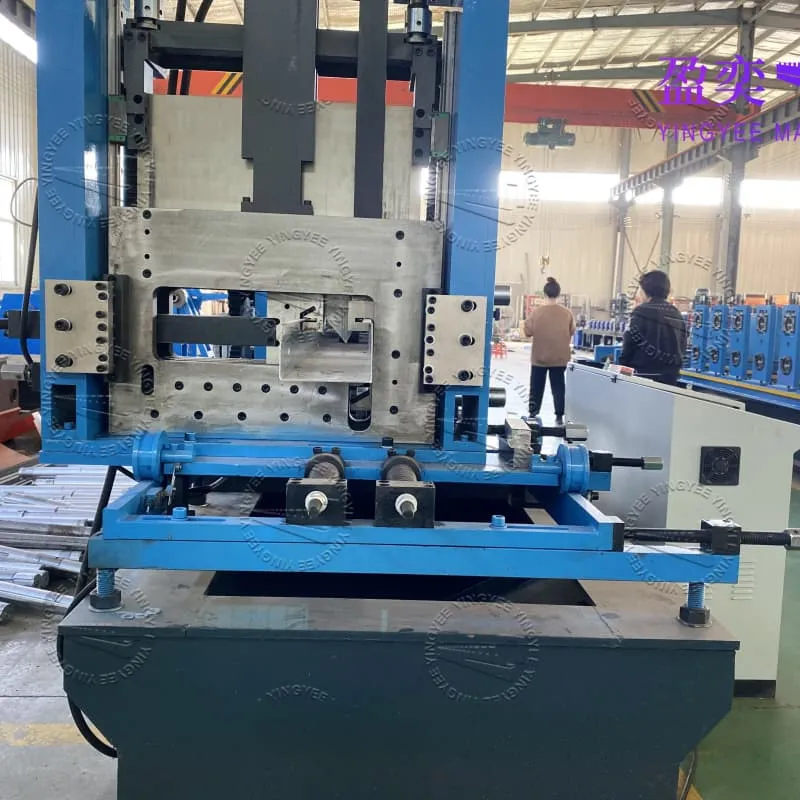

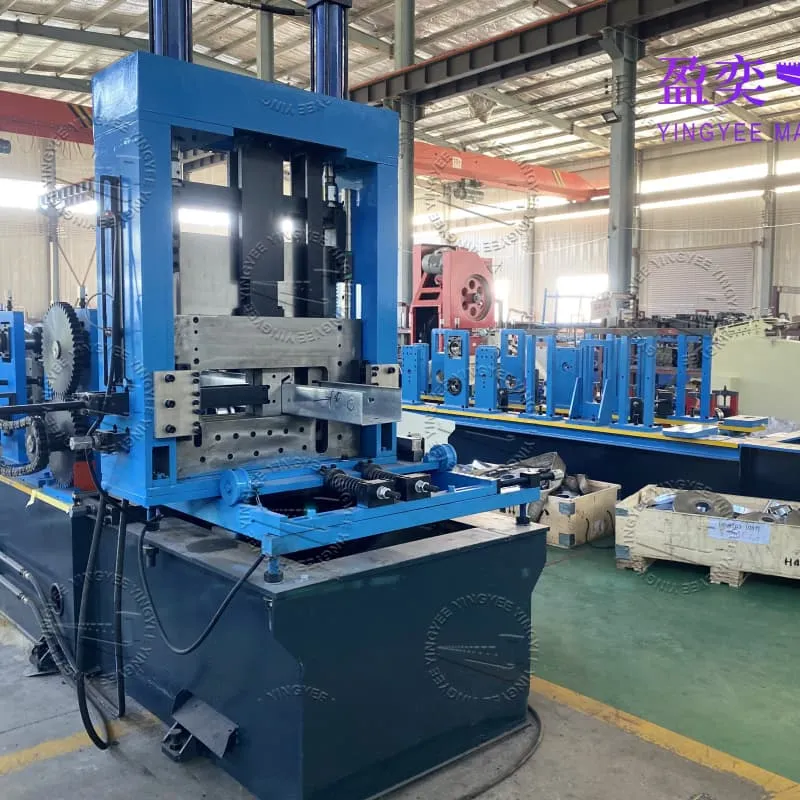

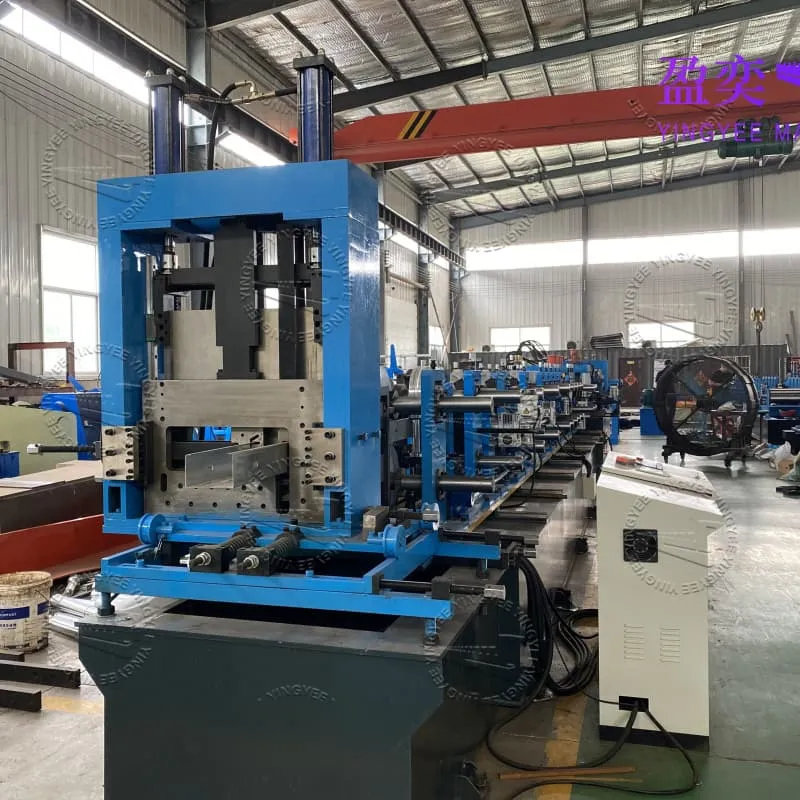

Rollformmaschine

1.size: web：70--250mm,  thickness：under 2mm

2,3 Tonnen manuelle Abwickelhaspel

3. Hauptleistung: 11 kW

4.Formgeschwindigkeit: 18 m/min

5.Shaft and rollers  material and diameters:                       45 #steel /  GCR15 / diameters : 70mm +55mm

6.Roller Schritte: 14 Schritte zum Formen

7.Alle Größenänderungen durch SPS

8.Maschinenstruktur: Pannelständer + eine Seite kann sich bewegen

9.Cutter: Universalschnitt

10.Hydraulischer Vorschnitt

11.Antrieb: Getriebe + Kette

12.Spannung: 380 V, 50 Hz, 3 Phasen

SPS-Steuerungssystem

1.Spannung, Frequenz, Phase: 380 V, 50 Hz, 3 Phasen

2.Automatische Längenmessung:

3.Automatische Mengenmessung

4.Computer zur Steuerung von Länge und Menge. Die Maschine schneidet automatisch auf die gewünschte Länge und stoppt, wenn die erforderliche Menge erreicht ist

5.Längenungenauigkeiten können leicht korrigiert werden

6.Bedienfeld: Knopfschalter und Touchscreen

7.Längeneinheit: Millimeter (am Bedienfeld umschaltbar)
