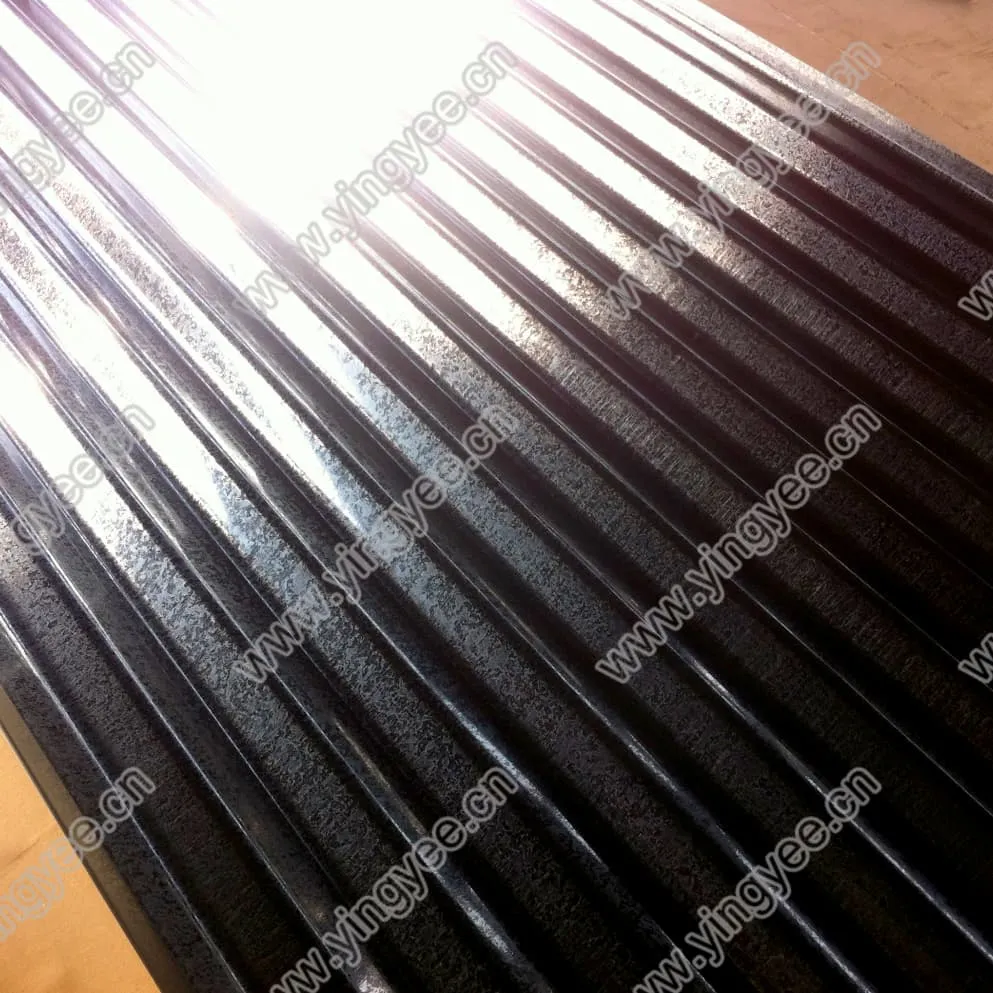

工作範圍：
厚度：0.14 - 0.3 毫米
板材寬度：750--1000毫米
板材長度：3900mm
節距：76 毫米（+/- 2.0 毫米）
深度：18 毫米（+/- 1.5 毫米）。
鍍鋅 G250 - G550
鍍鋁鋅 G250 - G550
工作流程：
3)產能：2-4噸/小時
機器技術規格：
1）主馬達功率：7.5-11KW（根據成品長度）
2）尺寸：依成品長度
3）機器重量：約8.1噸
原則

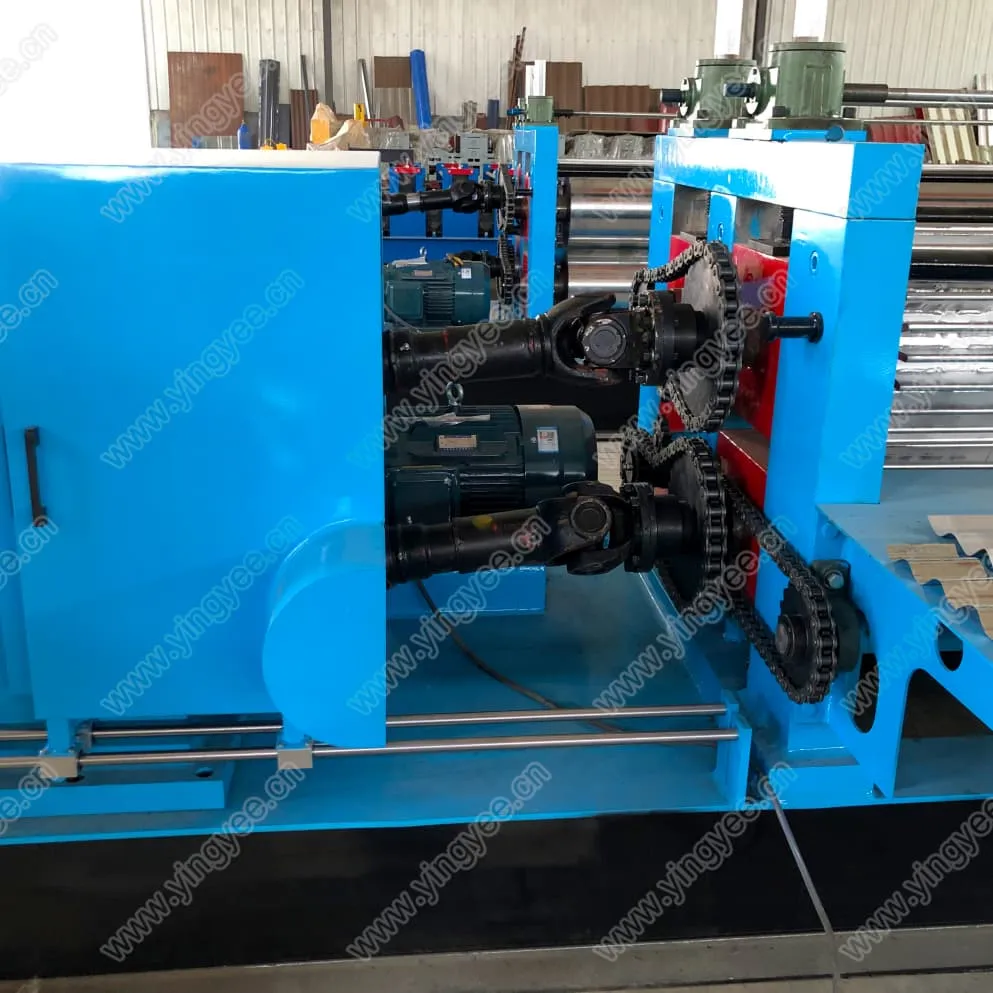

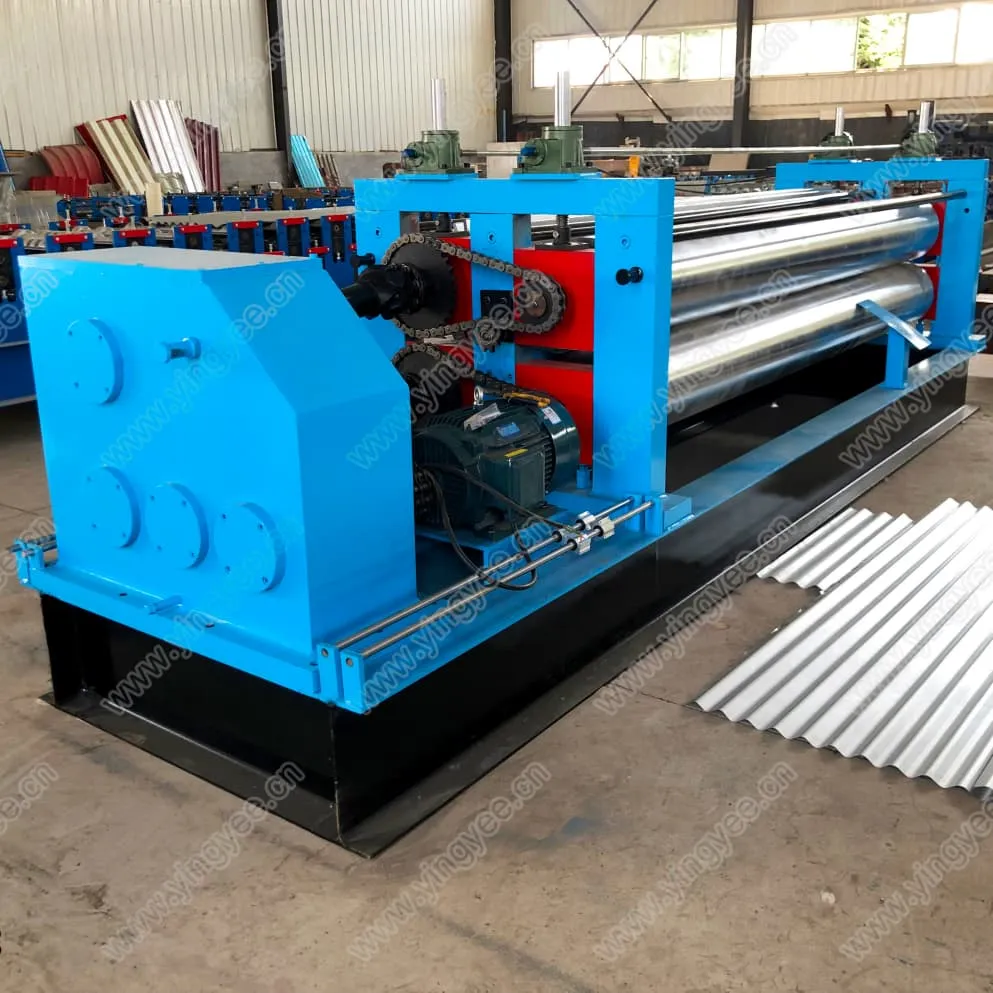

波形瓦成型機主要由驅動馬達、減速機、傳動系統、成型輥、平輥、自動上料平台、電氣控制櫃等組成。本機採用低速、大扭力、低慣量交流馬達透過AV皮帶傳動至雙輸出軸硬齒面減速機，達到傳動和減速的目的。工作輥的自動送料始終由正時鏈條和直線導軌進行，確保了產品的穩定性。
主要配置
1.整套設備包括底座、機架、成型輥、光輥、馬達、減速機等。
2.設備底座採用H型鋼焊接而成，250×200
3.設備框架採用鋼板焊接而成
4.成型輥齒輪設計：保證屋面板材形狀符合JIS G3316標準。

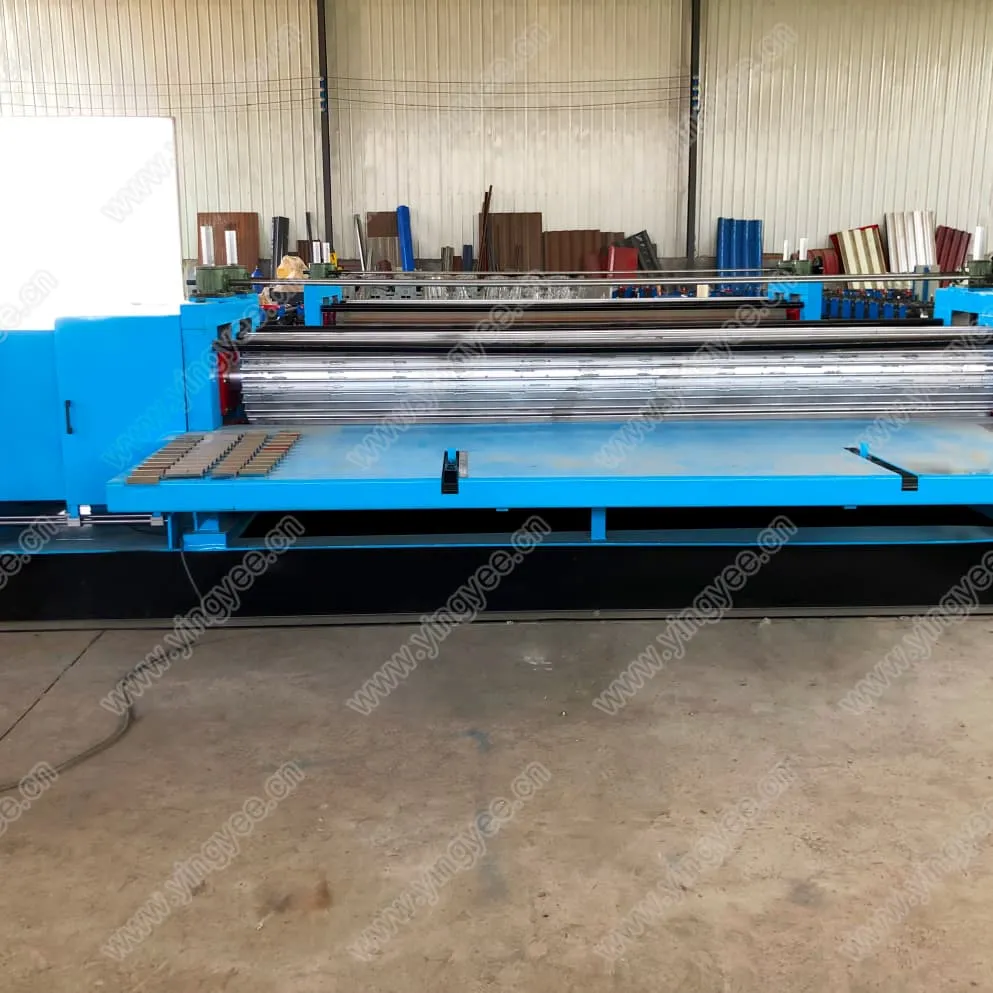

成型輥、光輥（各2個）。有效工作長度= 3900 mm。
成型輥材質採用20#鋼、45#鋼，一體加工而成。
光輥材質為Q235
5.驅動馬達 Y2-180-8 XIM西門子馬達（中國）=15KW 功率=700 RPM
6.減速機產品為廠商自製，減速比=40：1
7.萬向聯軸器：SWC-165-680
