    Fully automatic CZU purlin roll forming machine
    Fully automatic CZU purlin roll forming machine
    Fully automatic CZU purlin roll forming machine
    Fully automatic CZU purlin roll forming machine
    Fully automatic CZU purlin roll forming machine
    全自動CZU檁條成型機

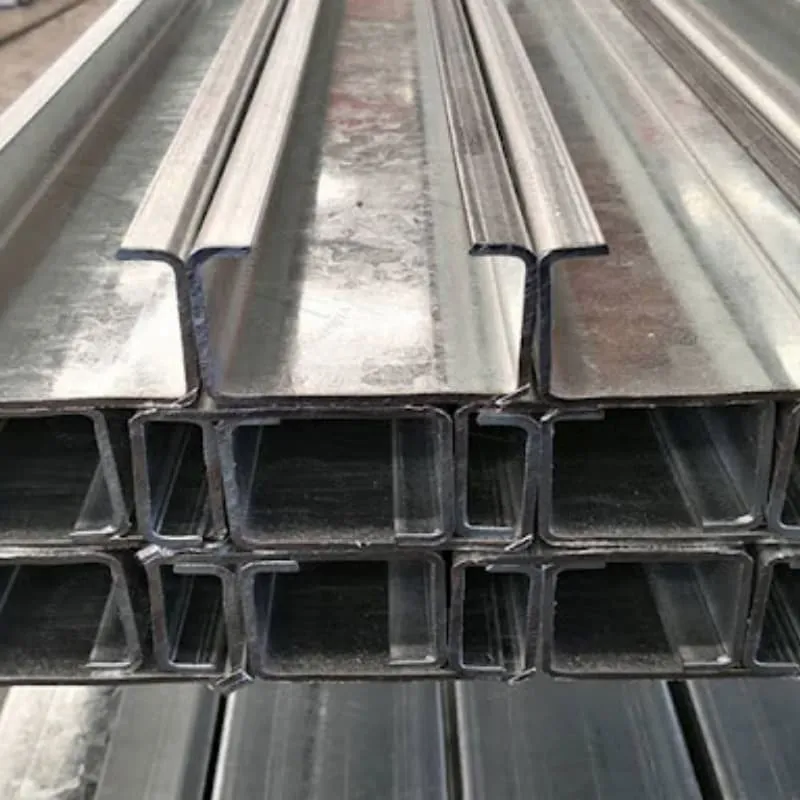

    圖紙和尺寸 C 檁條機：a：80-300mmb：35-80
    立即詢問

  • 產品明細

    圖紙和尺寸

    C 檁條機：

    a: 80-300mmb: 35-80mm c: 10-25mm T: 1.5-3mm

    Z檁條機：

    a: 120-300mm b: 35-80mm c:10-25mm T: 1.5-3mm

    Fully automatic CZU purlin roll forming machine

    工作流程：

    1. 5噸手動開捲機
    2. 矯直裝置

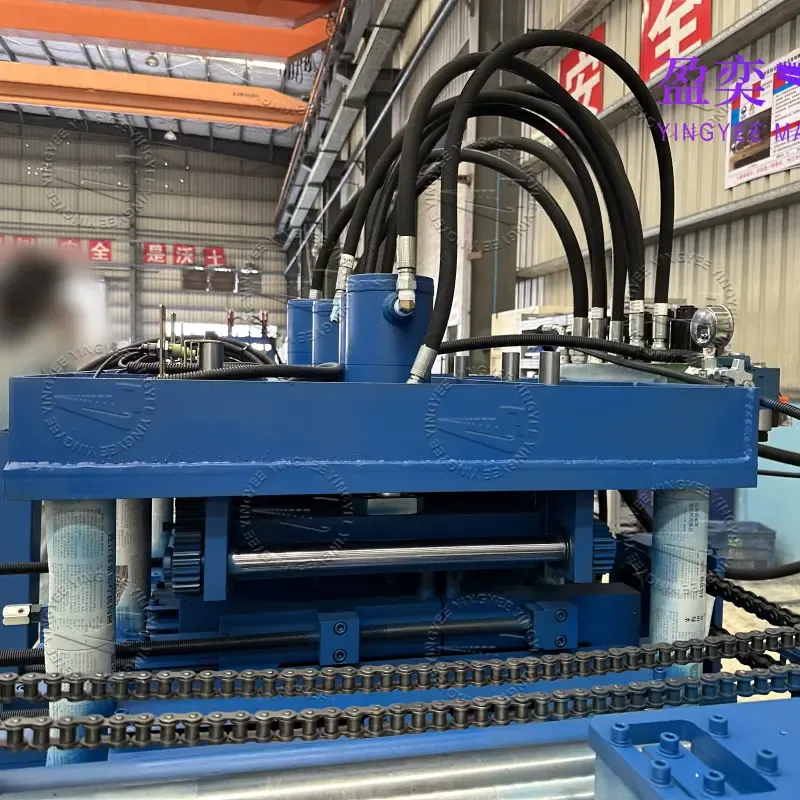

    3. 液壓孔裝置
    4. 液壓預切裝置
    5. 主成型系統
    6. 全尺寸合一切割系統
    7. 收集台
    8. 控制系統PLC
    9. Fully automatic CZU purlin roll forming machine

    姓名

    描述

    5音手動開捲機



    		 Inner dia: Ø440mm– Ø560mmMax input feeding: 600mm

    容量：5噸

    線圈外徑最大 1500 mm

    矯直裝置

    		 11 個滾輪用於拉直 5 上和 6 下。

    液壓孔裝置

    		 Standard holes: 2 double holes and 1 single holeEach punching cylinder control each 2 holes for sides or single hole in the middle

    距離靈活：一個通道為孔，距離可手動操作

    孔尺寸靈活：更換沖壓模具改變尺寸。

    The width distance between holes adjustable manual .it can’t control by PLC.

    The length distance between holes ,it can adjust by PLC.
    液壓預切裝置 液壓動力，齒輪驅動

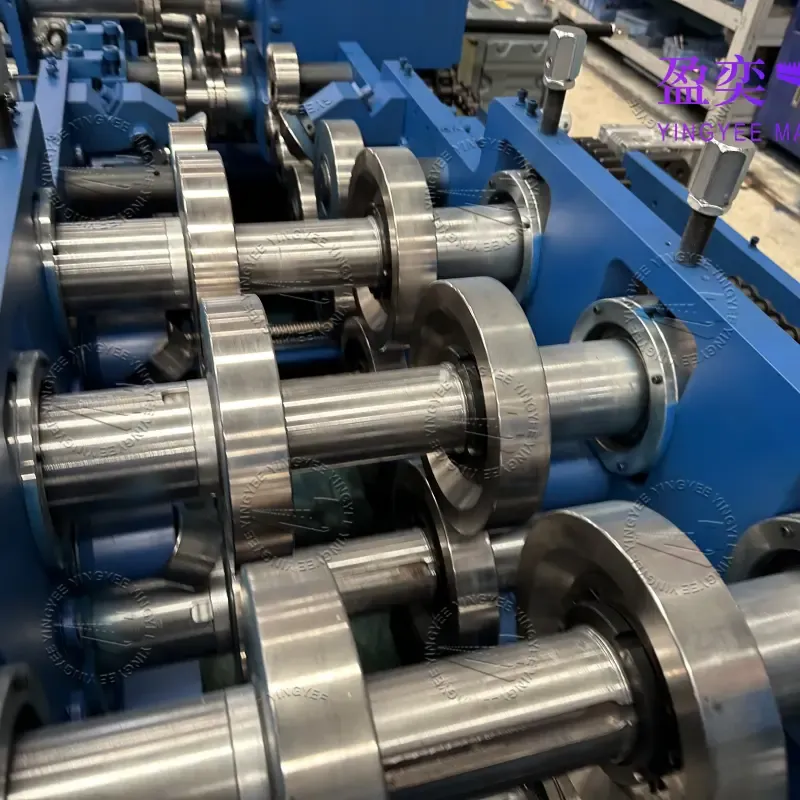

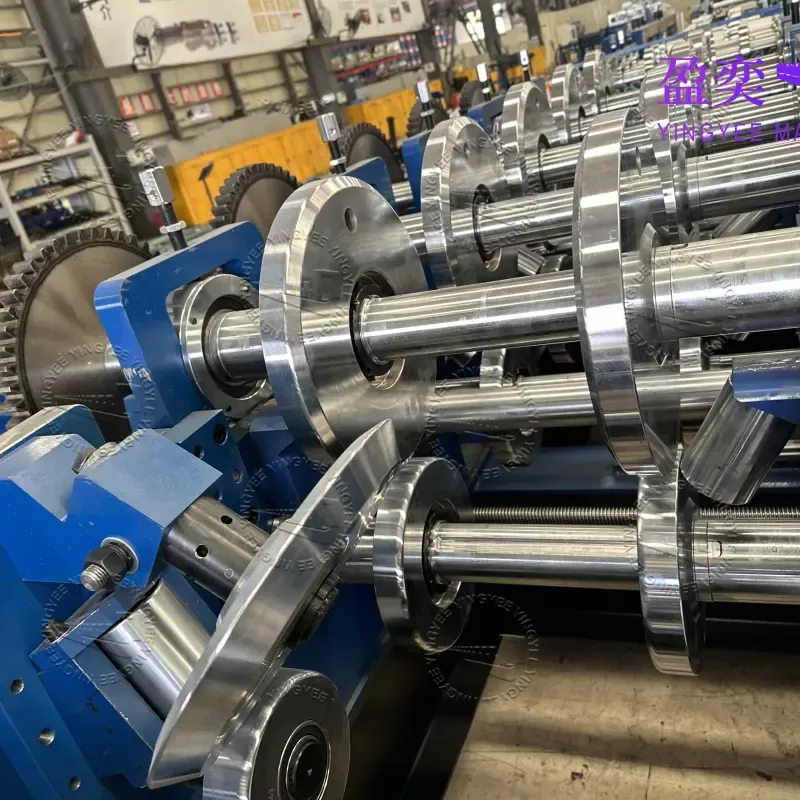

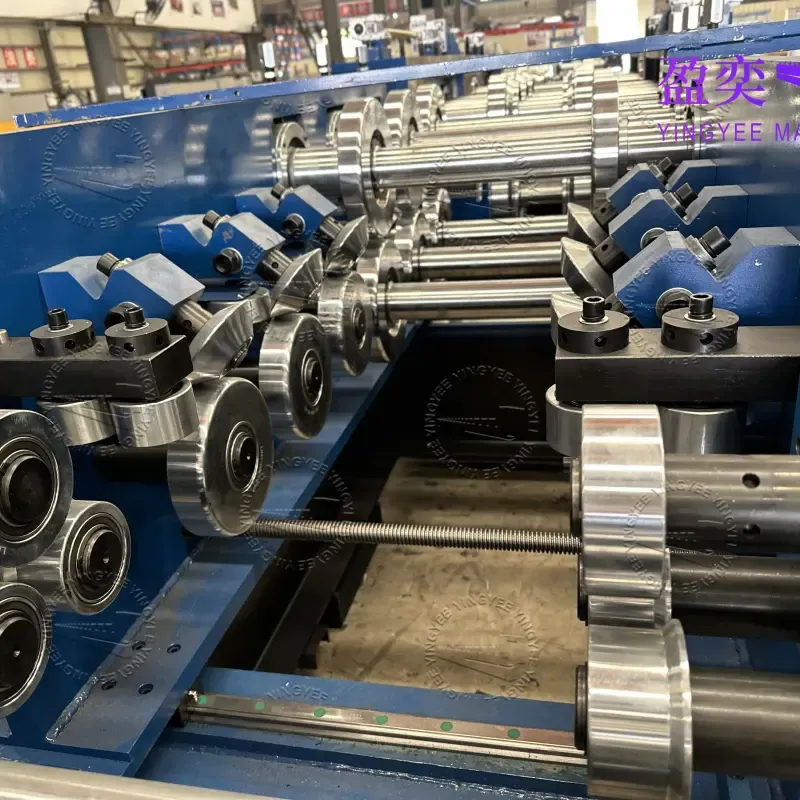

    主成型系統

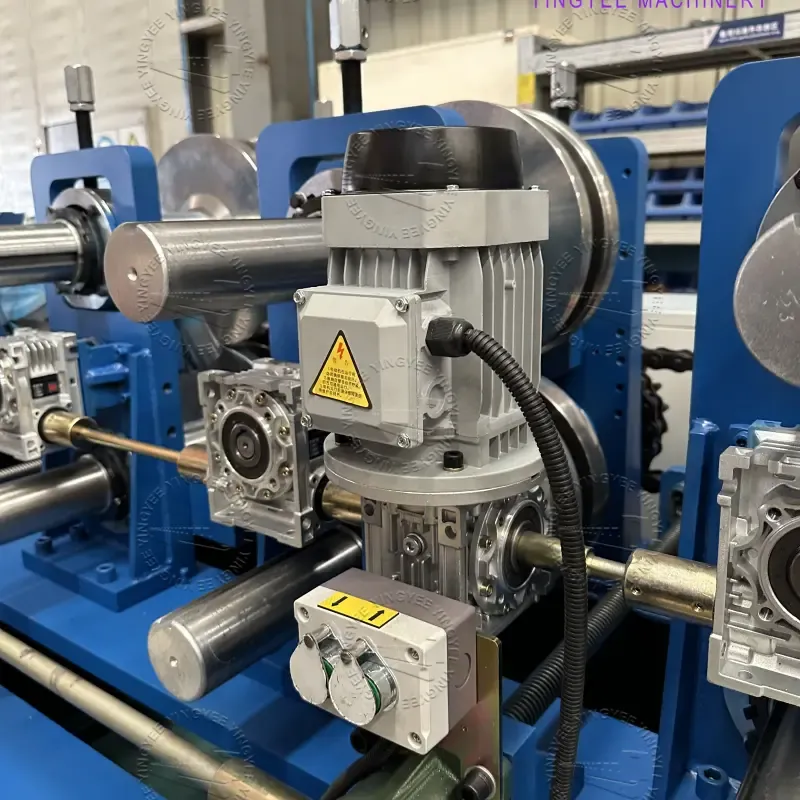

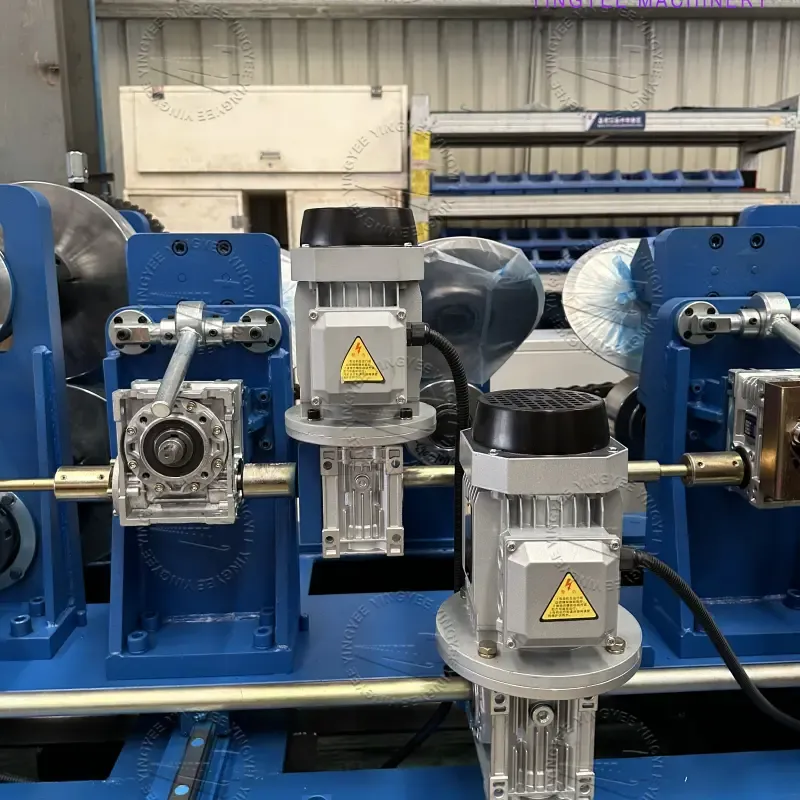

    		 Main power: 22kw6 electronic motors auto adjust size.

    車架： 500mm H型鋼

    成型速度：18-20m/min

    Shaft material and diameters: #45 steel and fit side 65mm. Flexible side: 85mm

    Roller material:  Gcr15. the hardness is HRC 52-55

    步驟：成型15-18步

    所有尺寸由 PLC 更改。 PLC控制系統的所有參數設置

    C/Z變化，由手動更換滾輪酌情決定

    Machine size: L*W*H 11.5m*1.6m*1.4m (approx size. correct size will be known when machine ready)

    機器重量約12噸

    電壓：380V/ 3phase/ 50 Hz（根據客戶要求）

    驅動方式：鏈條

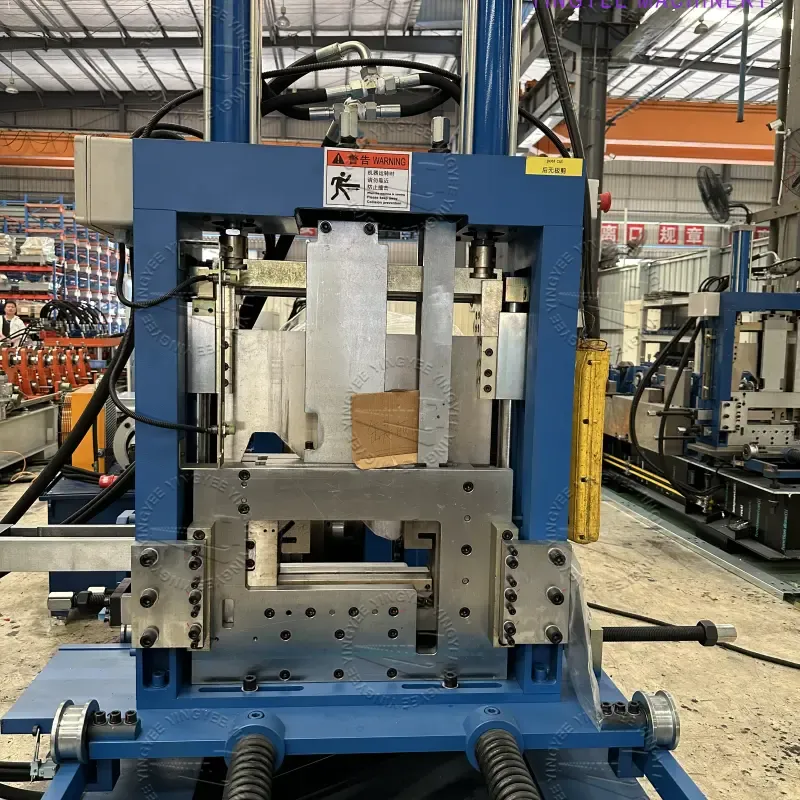

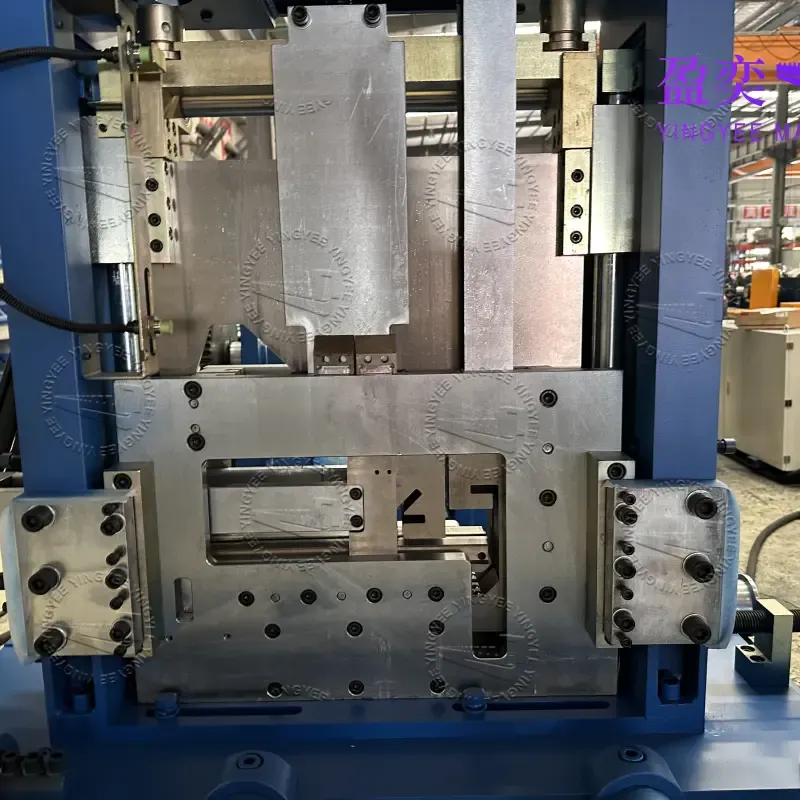

    全尺寸合一切割系統



    		 液壓切割系統材料：Gcr12mov。

    一個刀片中的所有尺寸

    控制系統PLC

    		 自動控制質量&沖裁長度&裁切長度英文

    沖切時機器停機

    即使在機器停止後，PLC 也必須能夠在內存中保存機器內部的配置文件

    自動長度測量和數量計數。

    對具有不同輪廓長度的批次進行編程，不會造成浪費

    PLC尺寸約700(L)*1000(H)*300(W)

    編碼：歐姆龍

    PLC : KAUTO (now auto adjust size only this brand)  Solenoid valve: YUKEN (TAIWAN)

    變頻器：台達

    觸摸屏：WEINVIEW（台灣）

    與機器和 PLC 控制板的所有連接都很牢固

    Fully automatic CZU purlin roll forming machineFully automatic CZU purlin roll forming machine

    Fully automatic CZU purlin roll forming machineFully automatic CZU purlin roll forming machine

    Fully automatic CZU purlin roll forming machineFully automatic CZU purlin roll forming machine
